מה ההבדל בין נגדים עם ציפוי פחם לנגדים עם ציפוי מתכת?

מה זה המוצרים האלה? איך לבחור ביניהם?

מה ההבדל בין נגדים עם ציפוי פחם לנגדים עם ציפוי מתכת?

הודעהעל ידי Alex » ש' פברואר 20, 2010 9:56 pm

יש שני סוגים עיקריים של נגדי PTH בשוק:
  1. עם ציפוי פחם הנחשבים לזולים יותר (Carbon film resistors)
  2. עם ציפוי מתכת הנחשבים לאיכותיים יותר (Metal film resistors)

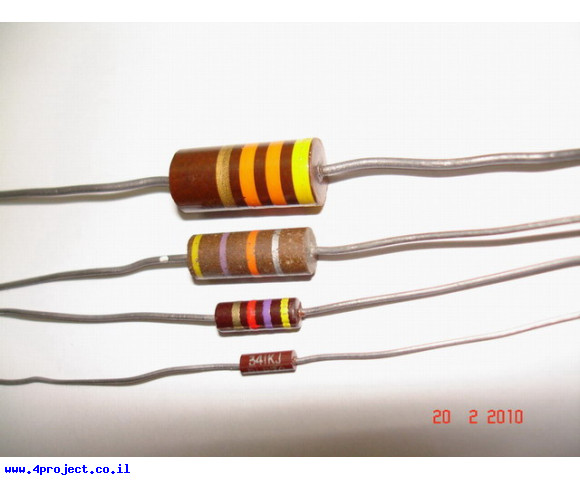

הנה תמונה של כמה נגדי פחם שמצאתי בקופסאות שלי. שימו לב לפינות הישרות של הנגדים האלה:
תמונה

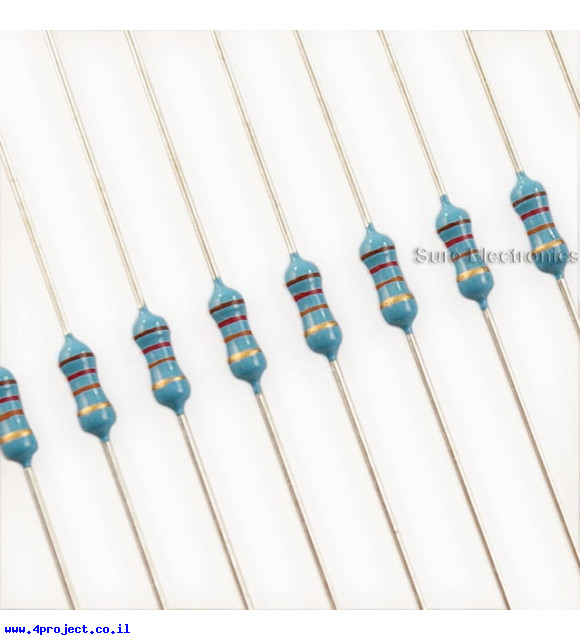

והנה תמונה של נגדים עם ציפוי מתכת שתוכלו למצוא כאן בחנות:
תמונה

אז מה ההבדל חוץ מהצורה שלהם?

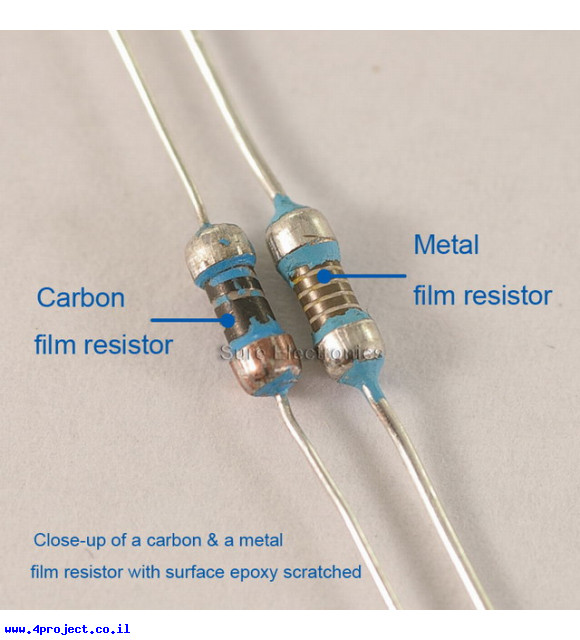

האמת שגם הצורה לא אומרת בוודאות איזה סוג יש לנו ביד כי כמו כל דבר גם את הנגדים התחילו לזייף ולייצר נגדים עם ציפוי פחם בצורה של אלה עם ציפוי מתכת. הנה תמונה של הנגדים כשמקלפים את הצבע:
תמונה

אז מה ההבדל בינהם בכל זאת? הערך שלהם עם שינויי טמפרטורה!
אם אתם צריכים נגדים לצרכים קצת יותר רציניים מהדלקת לד, כנראה שתעריכו את העובדה שההתנגדות שרשומה לא תשתנה אחרי שעה שהמעגל פועל וקצת מתחמם.

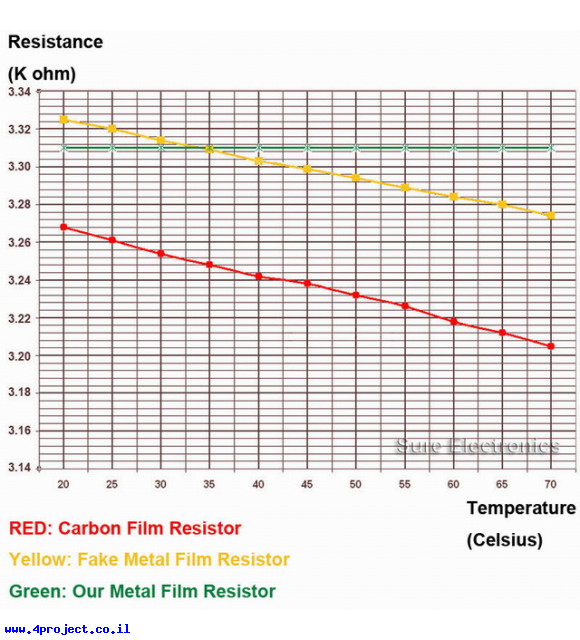

הנה גרף השוואה שהספק שלנו הכין:
תמונה

אז... שלא יעבדו עליכם!
www.4project.co.il
כל הרכיבים לפרוייקט שלכם
סמל אישי של המשתמש
Alex
מנהל האתר

הודעות: 730
הצטרף: ה' ינואר 28, 2010 8:27 pm

Re: מה ההבדל בין נגדים עם ציפוי פחם לנגדים עם ציפוי מתכת?

הודעהעל ידי ami » ד' אוגוסט 29, 2012 6:23 pm

מדוע רואים בגרף שההתנגדות יורדת עם הטמפרטורה?? תמיד לימדו אותנו שההתנגדות עולה, לא??
ami

הודעות: 1
הצטרף: ד' אוגוסט 29, 2012 6:19 pm

Re: מה ההבדל בין נגדים עם ציפוי פחם לנגדים עם ציפוי מתכת?

הודעהעל ידי Alex » ה' אוגוסט 30, 2012 7:17 am

הממ... שאלה טובה...
זה מה שהספק מפרסם...

מצאתי כאן איזה הסבר:
http://www.learnabout-electronics.org/resistors_01a.php

עכשיו השאלה האם הנגדים נחשבים למוליכים או מבודדים?
ההגיון שלי אומר שמוליכים, אז כנראה שאתה צודק!

בכל מקרה, בכל מקום שקראתי עכשיו, רשום ש-metal film יותר מדוייקים ומושפעים פחות מהטמפרטורה, לחות ודברים אחרים...
