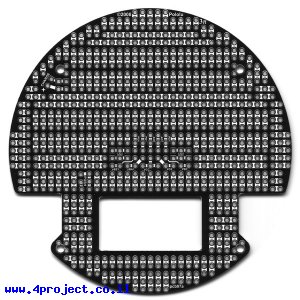

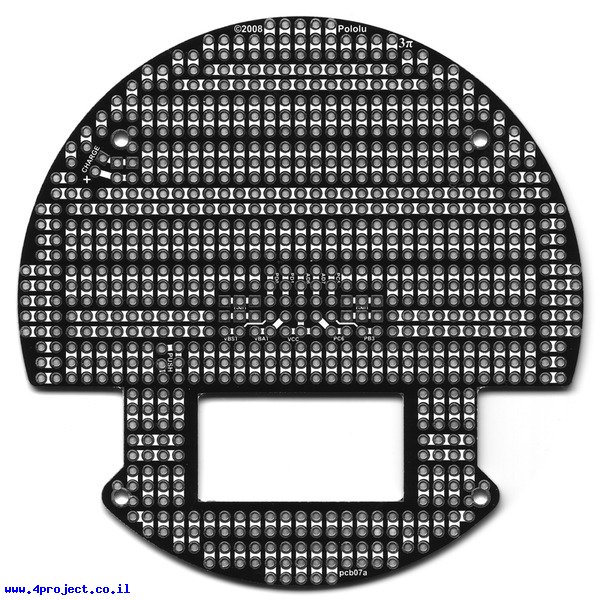

לוח הלחמה עם חיתוכים להרחבת פלטפורמת 3pi - צבע שחור

מספר קטלוגי: 4P-1058 / POL-979
מחיר / מחירים
55.90 ₪ (כולל מע"מ)

מלאי [?]


אמורות להיות לנו 1 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

לוח הלחמה זה מגיע כערכה עם כל הרכיבים הדרושים כדי להרחיב את פלטפורמה 3pi של חברת Pololu.

הערכה כוללת:
  • לוח עם חיתוכים למסך עם חורים במרחקים של 2.54 מ"מ
  • מחבר זכר 2x7 ארוך
  • שני מחברי זכר 1x2 ארוכים
  • מחבר נקבה 2x7
  • שני מחברי נקבה 1x2
  • 4 ספייסרים 22.2 מ"מ
  • 4 ברגים באורך 31.75 מ"מ
  • 4 אומים

לוח הלחמה זה מתאים בגודל לפלטפורמת 3pi ומורכב בדיוק מעל הגלגלים בעזרת הברגים, ספייסרים ואומים. אחרי ההרכבה הלוח מקבל אספקת מתחים מהפלטפורמה ומתחבר לקווי התקשורת של מיקרובקר המורכב על ה-3pi כדי שתוכלו להוסיף בקר נוסף ולתקשר ביניהם. המתחים שמסופקים ללוח ההרחבה הם VBAT (מתח ישיר מהסוללות), VCC (מתח מיוצב של 5V) ו-VBST (ה-9.25V שמסופקים למנועים). בנוסף החיבורים מעבירים ללוח הרחבה כפתור Power ומחבר הטענה של הסוללות.

לוח הלחמה זה מגיע עם חיתוכים המאפשרים לראות את ה-LCD המורכב על הפלטפורמה ומספקים גישה נוחה לכפתורי Reset, Power ומחבר הצריבה ISP. אם אתם צריכים יותר מקום לרכיבים ומוכנים לוותר על מסך ה-LCD לטובת יותר קווים פנויים, אתם יכולים לשקול להשתמש בלוח הרחבה ללא חיתוכים למסך.

כל הרכיבים מגיעים בנפרד, יש צורך בהלחמה כדי להרכיב את לוח ההרחבה.

בתהליך ההרכבה מומלץ קודם לחבר את המחברי זכר למחברים על הפלטפורמה, להלביש עליהם את הלוח המודפס, להכניס את הספייסרים למקומות שלהם ולסגור את הברגים והאומים. עדיף להלחים את המחברים ללוח המסופק כאשר כל המכאניקה כבר מורכבת במקום. כך אתם מבטיחים שהמחברים נמצאים במקום הנכון בזמן ההלחמה.

שימו לב:
חלק מהחורים מחוברים ביניהם כדי להקטין את כמות החוטים הדרושים לחיבור בין הרכיבים. החיבורים מסומנים על הלוח. אם החיבורים לא מתאימים לכם, אפשר לחתוך אותם בזהירות עם סכין יפני.

מאפיינים:

  • סוג חיבור: הלחמה PTH
  • צבע: שחור
  • קוטר: 9.5 ס"מ

נתוני משלוח [?]:

  • משקל: 30 גרם
  • אריזה מינימלית: מעטפה מרופדת
