לוח הלחמה בלי חיתוכים להרחבת פלטפורמה 3pi - צבע שחור

מספר קטלוגי: 4P-1060 / POL-978
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

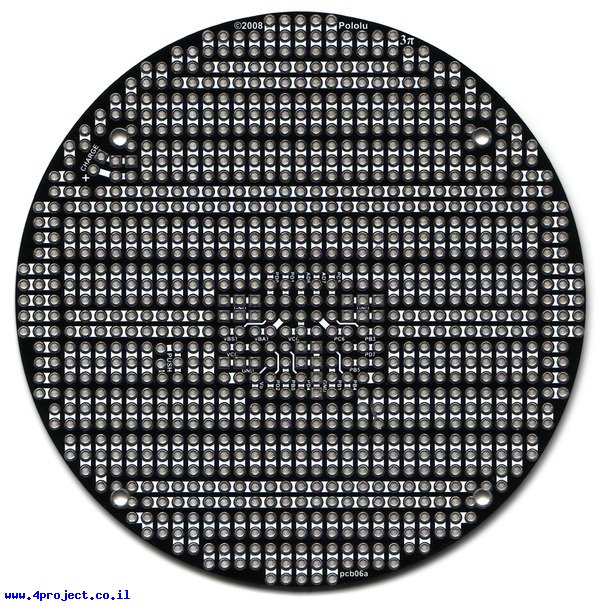

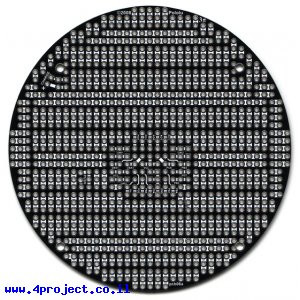

לוח הלחמה בלי חיתוכים להרחבת פלטפורמה 3pi - צבע שחור
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת לוחות הלחמה, פלטפורמות.


לוח הלחמה זה מגיע כערכה עם כל הרכיבים הדרושים כדי להרחיב את פלטפורמה 3pi של חברת Pololu.

הערכה כוללת:
  • לוח עגול בלי חיתוכים למסך עם חורים במרחקים של 2.54 מ"מ
  • 2 מחברי זכר 2x7 ארוכים
  • 2 מחברי זכר 1x2 ארוכים
  • מחבר נקבה 2x7
  • שני מחברי נקבה 1x2
  • 4 ספייסרים 22.2 מ"מ
  • 4 ברגים באורך 31.75 מ"מ
  • 4 אומים

לוח הלחמה זה מתאים בגודל לפלטפורמת 3pi ומורכב בדיוק מעל הגלגלים בעזרת הברגים, ספייסרים ואומים. אחרי ההרכבה הלוח מקבל אספקת מתחים מהפלטפורמה ומתחבר לקווי התקשורת של מיקרובקר המורכב על ה-3pi כדי שתוכלו להוסיף בקר נוסף ולתקשר ביניהם. המתחים שמסופקים ללוח ההרחבה הם VBAT (מתח ישיר מהסוללות), VCC (מתח מיוצב של 5V) ו-VBST (ה-9.25V שמסופקים למנועים). בנוסף החיבורים מעבירים ללוח הרחבה קווים של המסך, כפתור Power ומחבר הטענה של הסוללות.

לוח הלחמה זה מגיע בלי חיתוכים למסך ה-LCD ונועד למי שצריכים יותר מקום לרכיבים ומוכנים לוותר על מסך ה-LCD לטובת יותר קווים פנויים (למשל במקרה של שליטה מרחוק על הרובוט). אם אתם צריכים את המסך, מומלץ להשתמש בלוח עם חיתוכים.

כל הרכיבים מגיעים בנפרד, יש צורך בהלחמה כדי להרכיב את לוח ההרחבה.

בתהליך ההרכבה מומלץ קודם לחבר את המחברי זכר למחברים על הפלטפורמה, להלביש עליהם את הלוח המודפס, להכניס את הספייסרים למקומות שלהם ולסגור את הברגים והאומים. עדיף להלחים את המחברים ללוח המסופק כאשר כל המכאניקה כבר מורכבת במקום. כך אתם מבטיחים שהמחברים נמצאים במקום הנכון בזמן ההלחמה.

שימו לב:
חלק מהחורים מחוברים ביניהם כדי להקטין את כמות החוטים הדרושים לחיבור בין הרכיבים. החיבורים מסומנים על הלוח. אם החיבורים לא מתאימים לכם, אפשר לחתוך אותם בזהירות עם סכין יפני.

מחלקות עם מוצרים דומים:

מאפיינים:

  • סוג חיבור: הלחמה PTH
  • צבע: שחור
  • קוטר: 9.5 ס"מ

קישורים:

נתוני משלוח (הסבר):

  • משקל: 40 גרם
  • אריזה מינימלית: מעטפה מרופדת
