גרסה החדשה של הערכה מפעילה את הלד בעוצמה גבוהה יותר.
לד אינפרה-אדום הוא רכיב מעניין שבצירוף עם מקלט אינפרה-אדום יכול לשמש אתכם לשליטה מרחוק או אפילו כאמצעי פשוט להעברת נתונים.

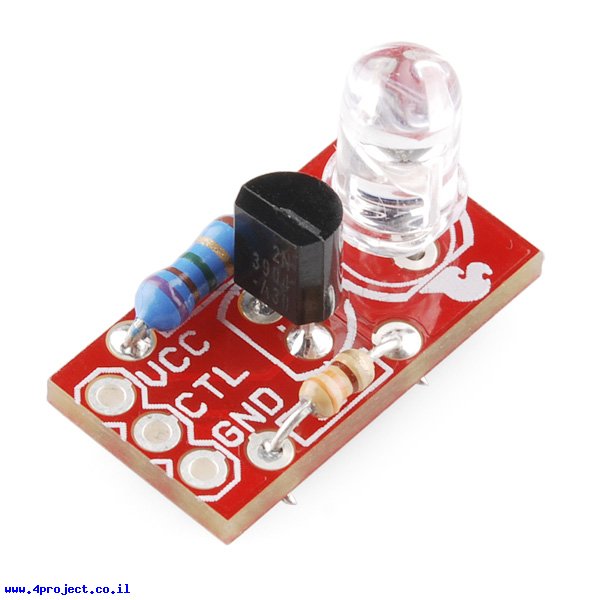

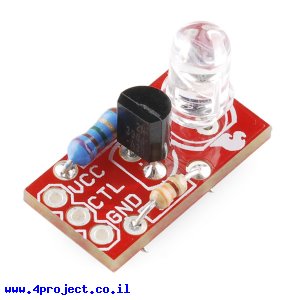

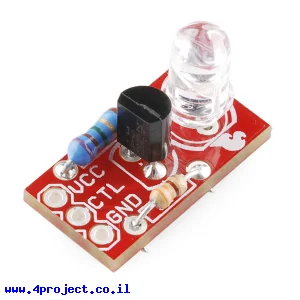

הבעיה שהרבה אנשים נתקלים בה זה שאי אפשר לחבר לד אינפרה-אדום ישירות למיקרובקר כמו כל לד רגיל אחר בגלל צריכת זרם גדולה הדרושה כדי להפעיל את הלד בעוצמה מלאה. ערכה זו באה לפתור את הביעה ע"י שימוש בטרנזיסטור המספק את הזרם ללד 950nm.
הערכה מגיעה כאוסף רכיבים, יש צורך בהלחמה מאוד פשוטה.
אחרי שהערכה מורכבת פשוט ספקו לה 5V ואדמה וחברו את קו ה-CTL ליציאת המיקרובקר שלכם. לד זה לא נראה לעין גם כשהוא דולק, אבל תוכלו להשתמש במצלמה דיגיטלית או מצלמה של טלפון נייד כדי לראות מתי הלד פועל.
שימו לב:
זו היא הגרסה הישנה של הערכה בה SparkFun עשו טעות בתכנון המעגל והלד לא מגיע לעוצמה המקסימלית שלו (50mA), אבל המדידות מראות שהוא מגיע לכ-48mA שזה עדיין יפה. חוץ מזה הערכה תקינה לחלוטין. יש לנו כמה יחידות כאלה והם נמכרים במחיר מבצע.
מחלקות עם מוצרים דומים:
מאפיינים:
- קוטר: 5 מ"מ
- צבע: אינפרה אדום
- עדשה: שקופה
- זווית ראיה: 60 deg
- אורך גל: 950 nm
- מתח עבודה: 5 V
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
