הרכיב יכול לספק זרם קבוע של עד 1A לכל ערוץ, או זרם רגעי של 3A. שתי כניסות IN1 ו-IN2 משמשות לבחירת כיוון הסיבוב (כיוון השעון CW, נגד כיוון השעון CCW), בלימה או עצירה של המנוע. מהירות הסיבוב נשלטת ע"י אות PWM בתדר של עד 100KHz. אפשר לשלוט על כל ערוץ בנפרד. כדי שהרכיב יעבוד, צריך לעלות את כניסת ה-Standby ל-1 לוגי.
מתח VCC ללוגיקה של הרכיב צריך להיות בין 2.7 ל-5.5V, מתח למנועים VMOT צריך להיות בין 4.5 ל-13.5V.

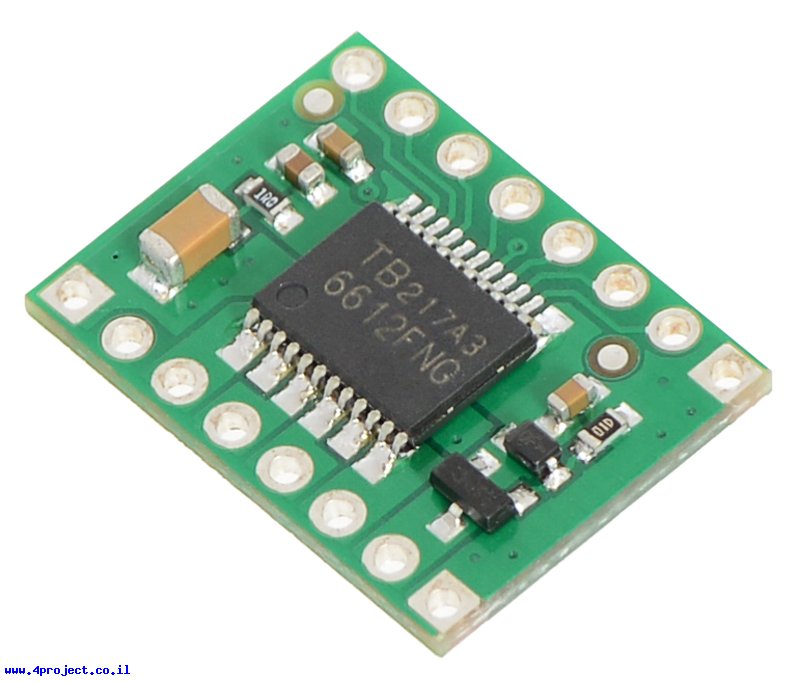

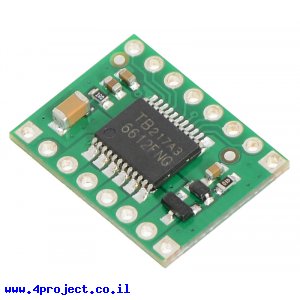

כל רגלי הרכיב מובאים לחורים במרחק סטנדרתי של 2.54 מ"מ ביניהם, כאשר בצד אחד של הכרטיס תמצאו כל הכניסות של הרכיב ובצד השני את כל היציאות שלו.
יכולות רכיב זה מאוד תלויות ביכולת שלכם לקרר אותו. השתמשו בגוף קירור מודבק על הרכיב אם אתם מתכוונים לצרוך זרמים גבוהים.
שימו לב:
הרכיב יהיה מספיק חם כדי לעשות לכם כויה עוד לפני שהרכיב ישרף.
הרכיב מגיע עם פינים לא מורכבים, אתם צריכים להלחים אותם למקום בעצמכם.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: TB6612FNG
- יצרן: Pololu
- מתח עבודה: 2.7 - 5.5 V
- מתח כניסה: 4.5 - 13.5V
- זרם רציף מקסימלי: 1 A
- זרם רגעי מקסימלי: 3 A
- מספר ערוצים: 2
- תקשורת: PWM
- אורך: 20.3 מ"מ
- רוחב: 15.2 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: קופסה קטנה
