בקר מנוע צעד - 4 מנועים עד 2A

מספר קטלוגי: 4P-1236
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת בקרי מנוע צעד.

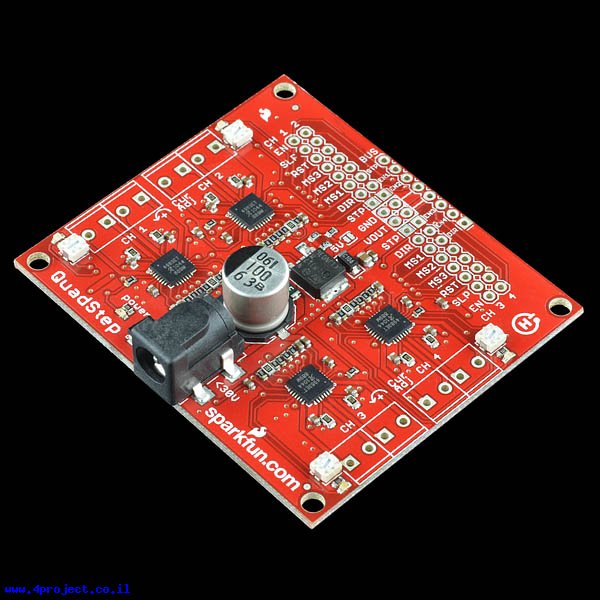

זהו כרטיס בקרה על 4 מנועי צעד המבוסס על רכיבי A4983. הבקר מאפשר שליטה על 4 מנועים בו זמנית ע"י קווים יעודיים לכיוון וצעד של כל מנוע. אפשר גם לשנות את הכרטיס למצב פעולה של ערוץ תקשורת אחד, כאשר רק מנוע אחד זז בכל פעם, כלומר קו אחד של כיוון וקו אחד של צעד, והבקר יכול לאפשר כל מנוע בנפרד ע"י קווי ה-EN. שינוי שיטת העבודה נעשה ע"י הלחמת הגשרוני ה-BUS בצידו האחורי של הכרטיס.

רכיבי A4983 מאפשרים לספק עד 35V וזרם של עד 2A לכל סליל של המנועים. שימו לב שנדרשת אספקת זרם גדולה כדי להזין את כל המנועים.
כדי שהרכיבים יוכלו להגיע לזרם של 2A יש צורך בקירור רציני את הרכיבים. ללא קירור אפשר בקלות להגיע ל-1A.

ניתן להפעיל את הכרטיס ב-5V או 3.3V. הבחירה נעשת ע"י הלחמת גשרון ה-5V הנמצא קרוב למיצב מתח.

רכיבי ה-A4983 יכולים להפעיל את המנועים ב-5 רזולוציות צעדים (צעד מלא, חצי צעד, רבע, 1/8 ו-1/16) כך שגם מנועים שבנויים ל-200 צעדים לסיבוב יכולים להגיע לרזולוציות גבוהות בהרבה ע"י אספקת מדרגות שונות של זרמים שהבקר יודע לעשות. (עבודה ב-1/4 צעד עם מנוע 200 צעדים יגרום למנוע להסתובב אחרי 800 צדים).

בקר זה מתאים במיוחד לפרוייקטים של מכונת CNC, מדפסות תלת ציצד (3D) או כל פרוייקט אחר הדורש הפעלה של כמה מנועי צעד יחד.

מאפיינים:

  • דגם: Quadstepper
  • יצרן: SparkFun
  • מתח עבודה: 3.3 V ,5 V
  • מתח כניסה: 8 - 35 V
  • זרם רציף מקסימלי: 2 A
  • מספר ערוצים: 4
  • תקשורת: Digital
  • חיבור: Power 5.5x2.1mm center positive
  • אורך: 68 מ"מ
  • רוחב: 60 מ"מ
  • √RoHS

נתוני משלוח (הסבר):

  • משקל: 21 גרם
  • אריזה מינימלית: קופסה קטנה
