תחליף:
מוצר זה לא מיוצר יותר. במקומו תוכל להשתמש בכרטיס Arduino Ethernet של צוות הארדואינו.

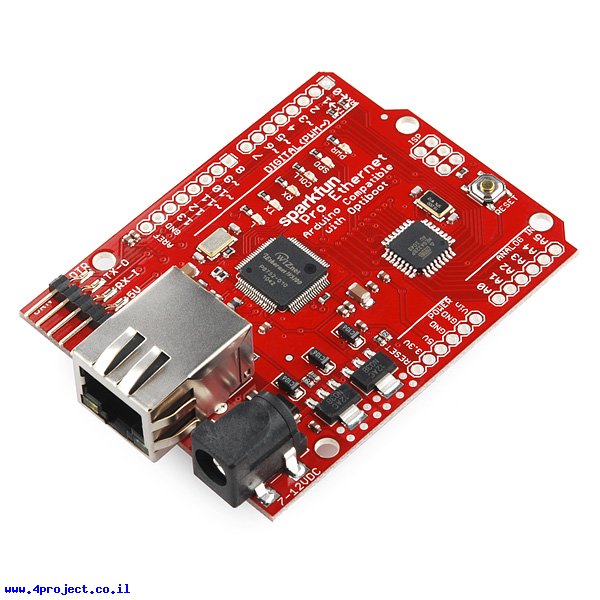

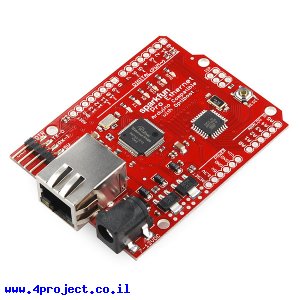

חשבתם מה יקרה אם מערבבים את בקר ה-Arduino המפורסם עם מגן Ethernet? מוצר זה הוא בעצם גרסה של SparkFun לערבוב של שניהם.
כרטיס זה יכול לקבל את מתחים בין 7 ל-12V, אבל רצוי לספק עד 9V כדי לא לחמם יותר מדי את מייצבי המתח שלו.
לכרטיס זה אין חיבור USB בגלל חוסר מקום, כדי לחבר אותו למחשב (לתקשורת רגילה או צריבת תוכנה) אתם צריכים להשתמש בכבל או מתאם FTDI.
הכרטיס טעון עם Optiboot Bootloader, כך שאתם צריכים לבחור ב-Arduino Uno בסביבת הפיתוח שלכם.
קווים 11, 12 ו-13 מחוברים לרכיב Ethernet, לכן כמות קווי התקשורת בכרטיס זה קטנה יותר מכרטיס ה-Arduino הרגיל. קו 2 יכול להיות מחובר כמקור פסיקה מרכיב ה-Ethernet ע"י הלחמת גשרון בצידו האחורי של הכרטיס.
רכיב ה-Ethernet על הכרטיס זהה לרכיב על מגן ה-Ethernet הידוע, כך שספרית הרשת של Arduino תעבוד גם עם הכרטיס הזה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Ethernet Pro
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 7 - 9 V
- זרם ליציאת IO: 40 mA
- זרם ליציאת 3.3V: 50 mA
- מספר קווי DIO: 11
- מספר קווי PWM: 4
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: Ethernet ,UART TTL,SPI ,I2C
- חיבור: RJ-45 ,Power 5.5x2.1mm center positive
- אורך: 77 מ"מ
- רוחב: 53 מ"מ
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 22 גרם
- אריזה מינימלית: קופסה קטנה
