יש לנו גרסה חדשה של שבב שעון DS1307 על כרטיסון.

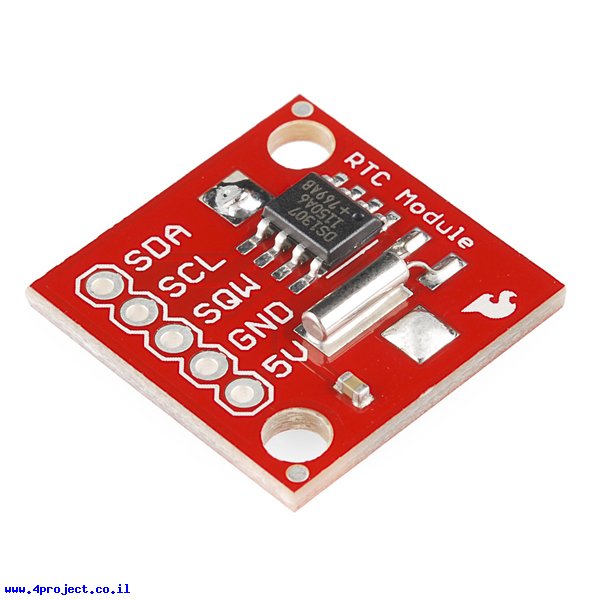

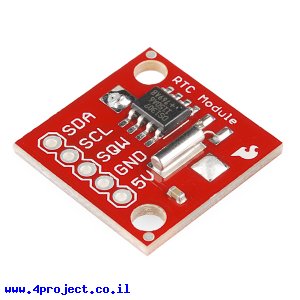

זהו שבב שעון DS1307 עם כל הרכיבים הדרושים על כרטיסון קטן. סוללת ליתיום הכלולה (CR1225) יכולה להפעיל את הרכיב במשך לפחות 9 שנים ללא מתח חיצוני (הממוצע הוא 17 שנים).
התקשורת מול הרכיב נעשת בערוץ I2C. אפשר לקבל מהרכיב שעון ברזולוציה של שניה, כולל טיפול בשנה מעוברת עד שנת 2100.
לרכיב יש גם יציאה שנותנת פולס כל שניה. הרכיב מאפשר לשמור 56 בתים של מידע בזכרון ה-NVRAM שלו.
אנשים שהתמשו ברכיב דווחו על דיוק זמן לא טוב במיוחד. הרכיב מתאים לפרוייקטים המסוגלים לעדכן את השעון מדי פעם ממקור חיצוני (GPS, אינטרנט). לדיוק זמן טוב יותר השתמשו ברכיב DS3234.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: DS1307
- מתח עבודה: 4.5 - 5.5V
- תקשורת: I2C
- אורך: 20 מ"מ
- רוחב: 20 מ"מ
קישורים:
- שרטוט (קובץ PDF)
- שרטוט מכאני (קובץ PDF)
- מפרט טכני (קובץ PDF)
- דוגמא לחיבור
- דוגמה של קוד ל-16F88 (קובץ ZIP)
- דוגמה של קוד וחיבור ל-Arduino
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
