רכיב זה לא מיוצר יותר, אבל תוכלו למצוא רכיבים דומים במחלקת הג'רוסקופים.

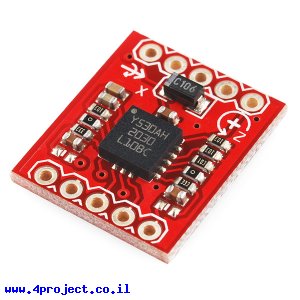

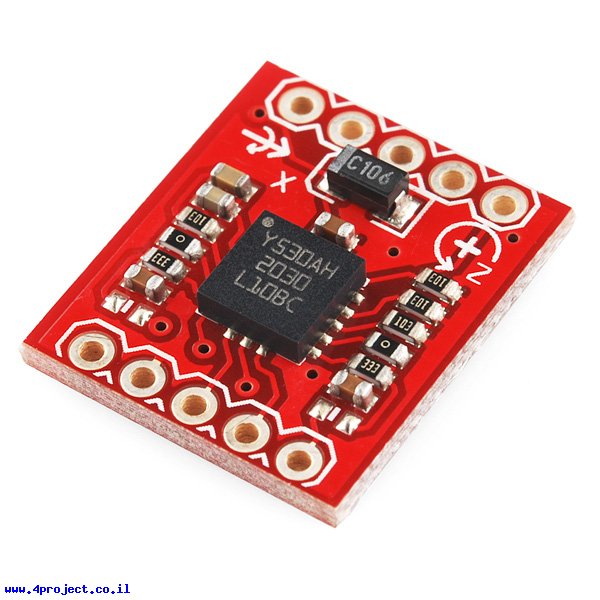

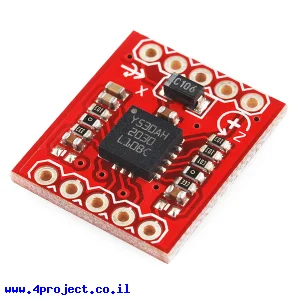

זה הוא מודול עם ג'רוסקופ ציר אחד LY530ALH למדידת טווחים של +/- 1200 או 300 מעלות בשניה בציר Z המבוסס על טכנולוגית MEMS.
הרכיב כולל מגבר אות יציאה של 4 שמגביר את הרגישות פי 4 ומקצר את הטווח ל-300 מעלות לשניה.
הרכיב מורכב על מודול כללי שמתאים למספר רכיבים של חברת ST לכן תמצאו שם גם יציאת ה-X. אל תשימו לב ליציא זו, היא לא תעבוד לכם, רק ציר Z פעיל עם רכיב זה.
זו היא הגרסה החדשה של הכרטיס המתקנת את בעיית המסננים שהפריעו לעבודה תקינה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: LY530ALH
- יצרן: ST
- טווח מדידה: +/- 1200 deg/Second ,+/- 300 deg/Second
- רזולוציה: 0.83 mV/deg/sec for 1200 deg/sec,3.33 mV/deg/sec for 300 deg/sec
- מספר צירים: 1 (Z)
- קצב עדכון: 140 Hz
- מתח עבודה: 2.7 - 3.6V
- זרם: 5mA @ 3V active
- זרם: 1uA @ 3V sleep
- תקשורת: Analog
- אורך: 17.8mm
- רוחב: 15.5mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
