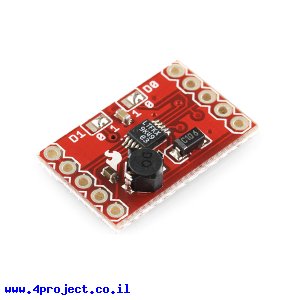

בתוך הרכיב יש גשר דיודות המיישרת מתחים המסופקים לכניסות PZ1 ו-PZ2 לחיבור ישיר של רכיבי פייזו. את מקור המתח הישיר אפשר לחבר לכניסת VIN. בשני המקרים מתח המקסימלי מוגבל ל-20V.

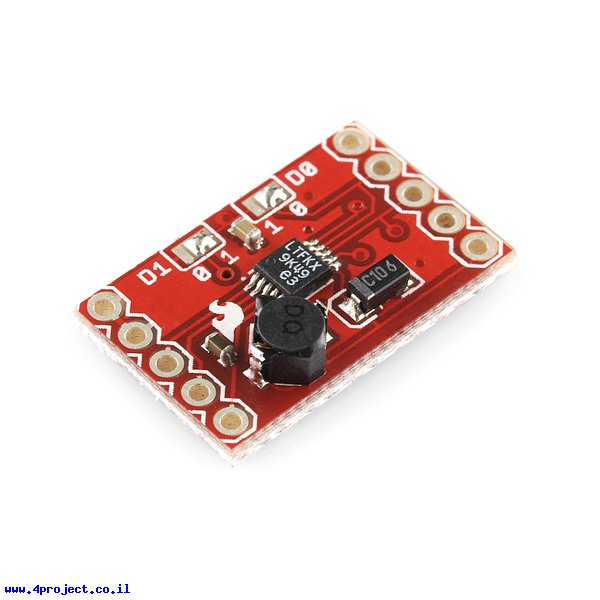

אפשר להשתמש גם ברכיב זה כממיר מתח רגיל, אבל יעיל במיוחד. הרכיב מסוגל לספק 4 רמות מתח שונות ביציאה: 1.8V, 2.5V, 3.3V או 3.6V. הבחירה נעשת ע"י גשרוני הלחמה D0 ו-D1 שנמצאים על הצד העליון של המודול. הרכיב מסוגל לספק עד 100mA.
מה שמאפשר איסוף אנרגיה בעזרת הרכיב זה זרם זליגה נמוך מאוד ומצב פעולה הנקרא UVLO - UnderVoltage LockOut. מצב פעולה זה יפסיק את מתח היציאה כשמתח הכניסה מתחת לרמה המאפשרת אספקה של מתח היציאה. במילים אחרות, אם הרכיב מותאם לעבוד ב-3.3V ובכניסה יש פחות מזה, הרכיב יכנס למצב UVLO ויפסיק את המתח ביציאה. כאשר בכניסה יאסף מתח מעל ל-3.3V פלוס קצת, היציאה שוב תתחיל לספק מתח. מה שיקרה זה שבקר המחובר ליציאת המתח ידלק ויכבה, אבל הוא תמיד יקבל את המתח הדרוש לו.
לרכיב יש יציאת EN העולה ל-"1" לוגי כשמתח היציאה יציב. אפשר לחבר את הקו הזה לקו ה-reset של הבקר כך שברגעים בהם יציאת המתח לא מספקת את המתח הנדרש (מצב UVLO או ברגעים בהם מתח היציאה נבנה בהדרגה) הבקר לא ינסה לבצע שום פעולה.
זרם זליגה של הרכיב הוא רק 950nA במצב אספקת מתח ורק 450nA במצב UVLO. זרמי זליגה נמוכים אלה עוזרים מאוד לאגור אנרגיה ממקורות המספקים זרמים נמוכים. שלבו את המעגל עם סופר-קבל או קולט שמש קטן ותהיה לכם תחנת כוח קטנה לפרוייקט.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- מתח עבודה: 1.8V ,2.5V ,3.3V ,3.6V
- מתח כניסה: 2.7V~20V
- זרם: 100mA
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני של LTC3588 (קובץ PDF)
- עמוד הבית של הרכיב
- דוגמא לחיבור
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
