מפסק נשלט PWM - עד 20mA - ערכה להרכבה

מספר קטלוגי: 4P-1270
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת בקרים אחרים.

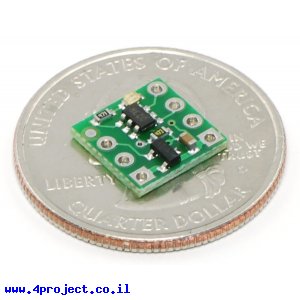

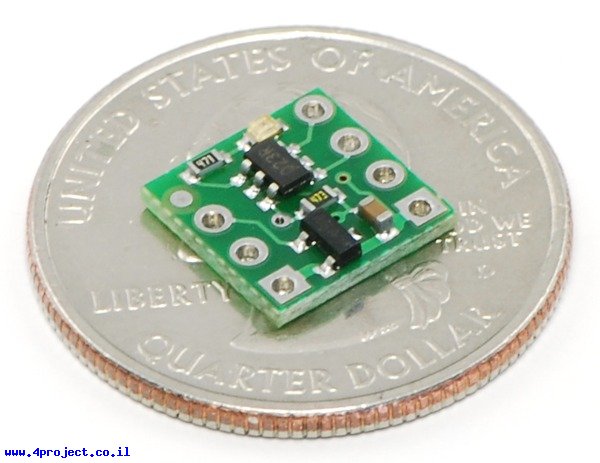

מעגל קטן זה משמש לתרגום אות PWM המגיע ממערכת שלט רחוק RC לסיגנל דיגיטלי שיכול לשמש כחיווי למעגל הבא, הדלקת לד או הפעלה של טרנזיסטור הספק. היציאות יכולות לספק זרם של עד 20mA.

למעגל יש 2 יציאות. יציאת ה-GOOD תעלה ל-"1" לוגי כשהכרטיס מרגיש אות PWM תקני (10-100Hz, 0.5-2.5mS). יציאת ה-OUT תעלה ל-"1" לוגי כשאות ה-PWM יהיה רחב מ-1.6mS (עם אפיצות של 0.1mS).

צד של הכרטיס עם 3 חיבורים מתחבר ישירות לערוץ המקלט של מערכת שלט הרחוק שלכם והצד עם 4 חיבורים מכיל את שתי הציאות, VCC ו-GND. המתחים של מערכת השלט והיציאות לא חייבים להיות זהים. את הצד המתחבר למערכת ה-RC אפשר לחבר למתחים עד 7V, כאשר הצד עם היציאות פועל במתחים בין 2V ל-5.5V. אם אתם רוצים לחבר את המתחים בשני הצדדים (מערכת ה-RC והבקרה המתחברת ליציאת הכרטיס פועלות מאותה סוללה), אפשר לסגור את גשרון ההלחמה בצידו האחורי של הלוח.

על הכרטיס יש לד חיווי הפועל בצורה הבאה:
כשאין אות PWM תקין בכניסת ה-IN (קו ה-GOOD ב-"0" לוגי), הלד יהבהב בקצב זהה בין ON ל-OFF.
כשיש אות PWM תקין (קו ה-GOOD ב-"1" לוגי), אבל האות מתחת לרף ההדלקה (קו ה-OUT ב-"0" לוגי"), הלד יהבהב בקצב איטי.
כשיש אות PWM תקין (קו ה-GOOD ב-"1" לוגי), והאות מעל רף ההדלקה (קו ה-OUT ב-"1" לוגי"), הלד ידלק באופן קבוע.

הרכיב מגיע עם שורות של 3 ו-4 פינים הדורשים הלחמה.

מאפיינים:

  • אורך: 10 מ"מ
  • רוחב: 10 מ"מ
  • מתח עבודה: 2.0 - 5.5 V
  • זרם: 20 mA
  • משקל: 0.3 גרם

קישורים:

נתוני משלוח (הסבר):

  • משקל: 1 גרם
  • אריזה מינימלית: מעטפה מרופדת
