מפסק נשלט PWM - עד 3A - ערכה להרכבה

מספר קטלוגי: 4P-1271
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת בקרים אחרים.


מעגל קטן זה משמש לתרגום אות PWM המגיע ממערכת שלט רחוק RC לסיגנל דיגיטלי שיכול לשמש כחיווי למעגל הבא או הפעלה של רכיב אחר הצורך זרם עד 3A ופועל במתח עד 30V.
יכולת ה-MOSFET שעל הלוח להעביר את הזרם המקסימלי תלויה מאד במתח ה-VCC ובקירור של הרכיב. רצוי להשתמש במתח של 5V ב-VCC כדי להגיע לזרמים גבוהים העוברים דרך ה-MOSFET.

למעגל יש 2 יציאות ברמות מתח המסופק ע"י כניסת VCC. יציאת ה-GOOD תעלה ל-"1" לוגי כשהכרטיס מרגיש אות PWM תקני (10-100Hz, 0.5-2.5mS). יציאת ה-OUT תעלה ל-"1" לוגי כשאות ה-PWM יהיה רחב מ-1.6mS (עם אפיצות של 0.1mS). כאשר יציאת ה-OUT מוציאה "1" לוגי, טרנזיסטור ה-MOSFET שעל הלוח סוגר את המעגל בין ה-GND בחלקו העליון של הכרטיס לבין חיבור MOSFET output הקרוב אליו. על הכרטיס יש גם דיודת הגנה מפני מתח חוזר המחוברת בין MOSFET output לבין חיבורי Load supply המאפשרת חיבור ישיר של מנוע, סליל של ממסר או רכיב אחר בעד אשראות. דיודה זו יכולה לעבוד עם מתחים עד 20V, אם אתם צריכים להשתמש בתח גבוה יותר (עד 30V), אתם יכולים להשתמש בדיודה חיצונית שתחובר ליציאת MOSFET output ומשם למנוע.

מחברי RC-IN, VRC ו-GND המקובצים יחד מתחברים ישירות לערוץ המקלט של מערכת שלט הרחוק שלכם והצד השני מכיל את שתי הציאות הדיגיטליות, VCC ו-GND. המתחים של מערכת השלט והיציאות לא חייבים להיות זהים. את הצד המתחבר למערכת ה-RC אפשר לחבר למתחים עד 7V, כאשר הצד עם היציאות הדיגיטליות פועל במתחים בין 2V ל-5.5V. אם אתם רוצים לחבר את המתחים בשני הצדדים (מערכת ה-RC והבקרה המתחברת ליציאת הכרטיס פועלות מאותה סוללה), אפשר לסגור את גשרון ההלחמה המסומן באדום בתמונה מצורפת הנמצא בצידו האחורי של הלוח.
גם מתחי ההזנה של ה-MOSFET ומעגלים הדיגיטליים לא חייבים להיות מחוברים יחד, אבל אם הם מוזנים מאותה סוללה תוכלו לסגור את גשרון ההלחמה המסומן בצהוב בתמונה מצורפת הנמצא בצידו האחורי של הלוח.

על הכרטיס יש לד חיווי הפועל בצורה הבאה:
כשאין אות PWM תקין בכניסת ה-IN (קו ה-GOOD ב-"0" לוגי), הלד יהבהב בקצב זהה בין ON ל-OFF.
כשיש אות PWM תקין (קו ה-GOOD ב-"1" לוגי), אבל האות מתחת לרף ההדלקה (קו ה-OUT ב-"0" לוגי"), הלד יהבהב בקצב איטי.
כשיש אות PWM תקין (קו ה-GOOD ב-"1" לוגי), והאות מעל רף ההדלקה (קו ה-OUT ב-"1" לוגי"), הלד ידלק באופן קבוע.

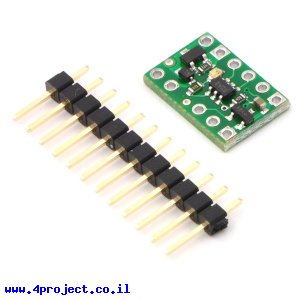

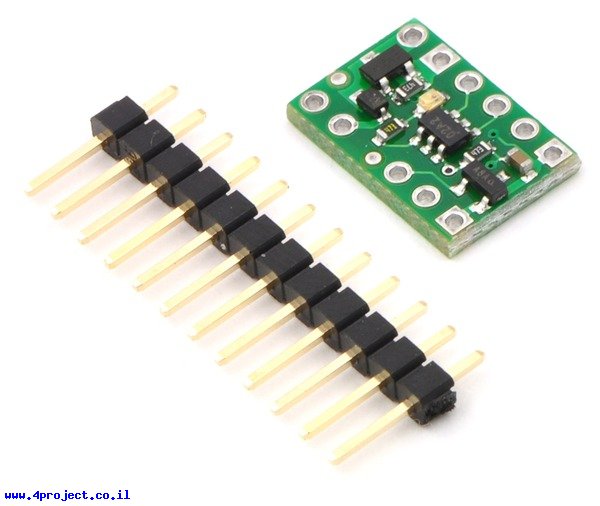

הרכיב מגיע עם שורה של 12 פינים הדורשים הלחמה.

מאפיינים:

  • אורך: 15.2 מ"מ
  • רוחב: 10 מ"מ
  • מתח כניסה: up to 30V
  • מתח עבודה: 2.0 - 5.5 V
  • זרם: 3 A
  • משקל: 0.5 גרם

נתוני משלוח (הסבר):

  • משקל: 1 גרם
  • אריזה מינימלית: מעטפה מרופדת
