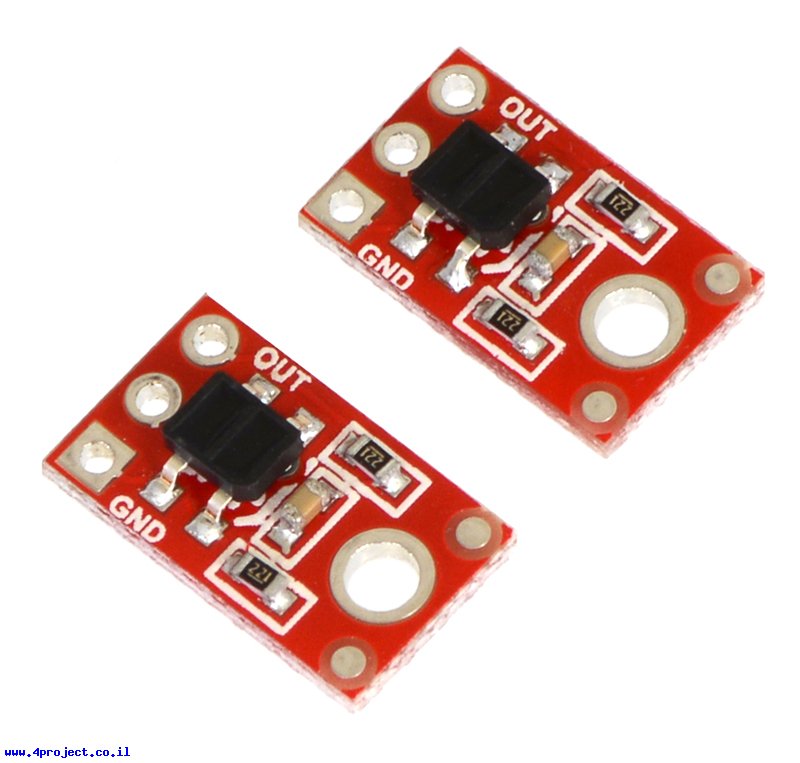

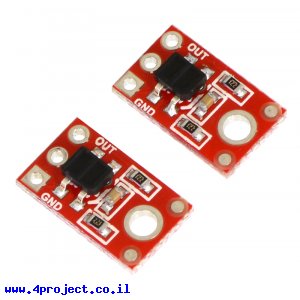

החיישנים מבוססים על רכיב השתקפות QRE1113 ומספר רכיבים נוספים כדי לאפשר עבודה עם קו דיגיטלי של מיקרובקרים.
החל מספטמבר 2015 מוצר זה נמכר כחבילה של שני חיישנים.
אופן העבודה עם הרכיב הוא כפי שמתואר:
- הגדירו את רגל הבקר המחוברת לקו ה-OUT של הרכיב כיציאה דיגיטלית
- ספקו "1" לוגי לרגל ה-OUT של הרכיב לפחות ל-10 מיקרושניות כדי שהקבל יטען
- הגדירו את רגל הבקר המחוברת לקו ה-OUT של הרכיב ככניסה דיגיטלית
- מדדו את הזמן שלוקח לקבל לפרוק את המטען שלו דרך החיישן, קו ה-OUT ירד ל-"0" לוגי
מעל משטח עם השתקפות גבוהה (לבן) הקו ירד ל-"0" תוך כמה עשרות מיקרושניות. מעל משטח ללא השתקפות (שחור) הקו ירד אחרי כמה מילישניות. הזמנים יכולים להשתנות בהתאם למאפייני הבקר שמחובר לחיישן.
מרחק המקסימלי המומלץ מהמשטח הוא כ-9 מ"מ.
הנגדים שעל החיישן מכוונים לצריכה של 25mA כדי שאפשר יהיה לחבר אותו ישירות לרוב המיקרובקרים.
לרכיב יש חור לחיזוק עם בורג (לא כלול) ומגיע עם מחבר שורה של 3 פינים 2.54 מ"מ.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: QTR-1RC
- יצרן: Pololu
- מתח עבודה: 5 V
- זרם: 25 mA
- אורך: 12.7 מ"מ
- רוחב: 7.6 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
