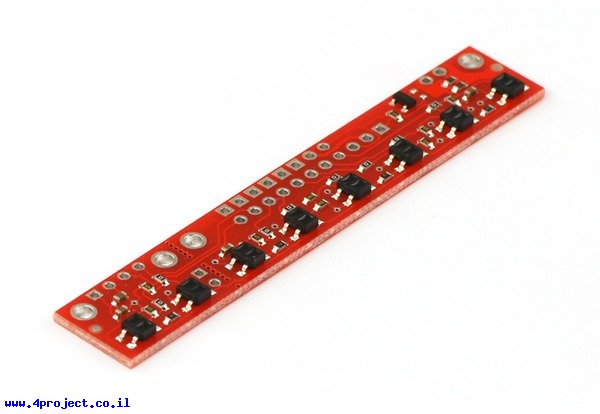

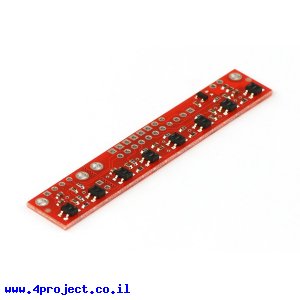

כל חיישן על המעגל הוא עצמאי ונועד לחיבור לקו כניסה אנלוגית של מיקרובקר.
מעל משטח עם השתקפות נמוכה (שחור) מתח בקו היציאה של כל חיישן יהיה קרוב למתח ה-VCC המסופק. מעל משטח עם השתקפות גבוהה (לבן) מתח בקו היציאה יהיה קרוב לאדמה.
אפשר גם לחבר את ה-OUT של החיישן למשווה שיתן חיווי "1" או "0" כשהמתח חוצה רמה מסויימת המציינת את צבע (השחור או הלבן) של המשטח.
מרחק המקסימלי המומלץ מהמשטח הוא כ-6 מ"מ.
אספקת המתח לחיישנים עוברת דרך טרנזיסטור MOSFET, כך שמיקרובקר יוכל לשלוט על האספקה כדי לחסוך בצריכת זרם ("0" בקו ה-LEDON יכבה את הלדים) או אם אתם רוצים לספק אות PWM לקו זה כדי לשלוט על הבהירות של הלדים.
הנגדים במעגל מכוונים לצריכה של 25mA לכל חיישן בעבודה עם מתח של 5V, אך אפשר לעקוף את נגדי הגבלת הזרם ע"י קיצור של רגליים "3.3V BYPASS" ובכך אפשר יהיה לחבר את המעגל למתח של 3.3V.
המעגל בנוי בצורה כזו שאתם יכולים לשבור אותו לשני חלקים עם 2 ו-6 חיישנים בכל צד, כאשר כל אחד מהם ימשיך לעבוד בצורה תקינה. במקרה של חלוקה תצטרכו להלחים נגד המצורף לחלק בעל 2 חיישנים כשמופעל ב-5V או לקצר את שני הרגליים אם מופעל ב-3.3V.
הרכיב מגיע עם מחבר שורה של 25 פינים 2.54 מ"מ ונגד 100 אום.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: QTR-8A
- יצרן: Pololu
- מתח עבודה: 5 V ,3.3 V
- זרם: 100 mA
- אורך: 74.9 מ"מ
- רוחב: 12.7 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
