כל חיישן על המעגל הוא עצמאי ונועד לחיבור לקו דיגיטלי של מיקרובקר.
אופן העבודה עם הרכיב הוא כפי שמתואר:
- הגדירו את רגל הבקר המחוברת לקו ה-OUT של הרכיב כיציאה דיגיטלית
- ספקו "1" לוגי לרגל ה-OUT של הרכיב לפחות ל-10 מיקרושניות כדי שהקבל יטען
- הגדירו את רגל הבקר המחוברת לקו ה-OUT של הרכיב ככניסה דיגיטלית
- מדדו את הזמן שלוקח לקבל לפרוק את המטען שלו דרך החיישן, קו ה-OUT ירד ל-"0" לוגי
מעל משטח עם השתקפות גבוהה (לבן) הקו ירד ל-"0" תוך כמה עשרות מיקרושניות. מעל משטח ללא השתקפות (שחור) הקו ירד אחרי כמה מילישניות. הזמנים יכולים להשתנות בהתאם למאפייני הבקר שמחובר לחיישן.
מרחק המקסימלי המומלץ מהמשטח הוא כ-9 מ"מ.
אספקת המתח לחיישנים עוברת דרך טרנזיסטור MOSFET, כך שמיקרובקר יוכל לשלוט על האספקה כדי לחסוך בצריכת זרם ("0" בקו ה-LEDON יכבה את הלדים) או אם אתם רוצים לספק אות PWM לקו זה כדי לשלוט על הבהירות של הלדים.
הנגדים במעגל מכוונים לצריכה של 25mA לכל חיישן בעבודה עם מתח של 5V, אך אפשר לעקוף את נגדי הגבלת הזרם ע"י קיצור של רגליים "3.3V BYPASS" ובכך אפשר יהיה לחבר את המעגל למתח של 3.3V.
המעגל בנוי בצורה כזו שאתם יכולים לשבור אותו לשני חלקים עם 2 ו-6 חיישנים בכל צד, כאשר כל אחד מהם ימשיך לעבוד בצורה תקינה. במקרה של חלוקה תצטרכו להלחים נגד המצורף לחלק בעל 2 חיישנים כשמופעל ב-5V או לקצר את שני הרגליים אם מופעל ב-3.3V.
הרכיב מגיע עם מחבר שורה של 25 פינים 2.54 מ"מ ונגד 100 אום.
מחלקות עם מוצרים דומים:
מאפיינים:

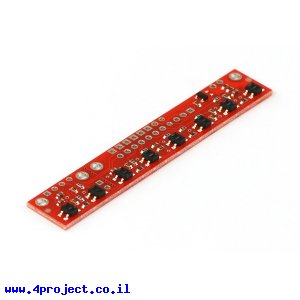

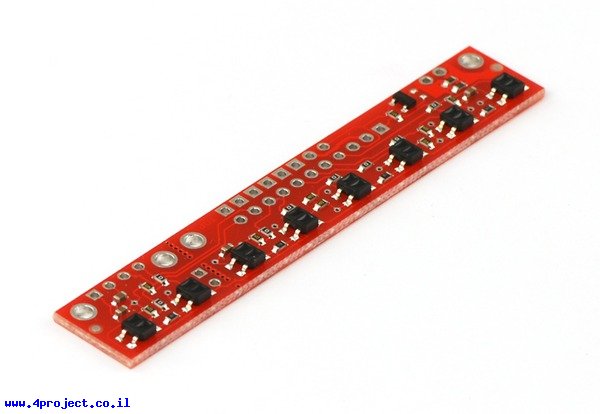

- דגם: QTR-8RC
- יצרן: Pololu
- מתח עבודה: 5V ,3.3V
- זרם: 100mA
- אורך: 74.9mm
- רוחב: 12.7 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
