מוצר זה הוחלף בגרסה חדשה של כרטיסון עם מחבר כרטיסי זכרון SD/MMC.

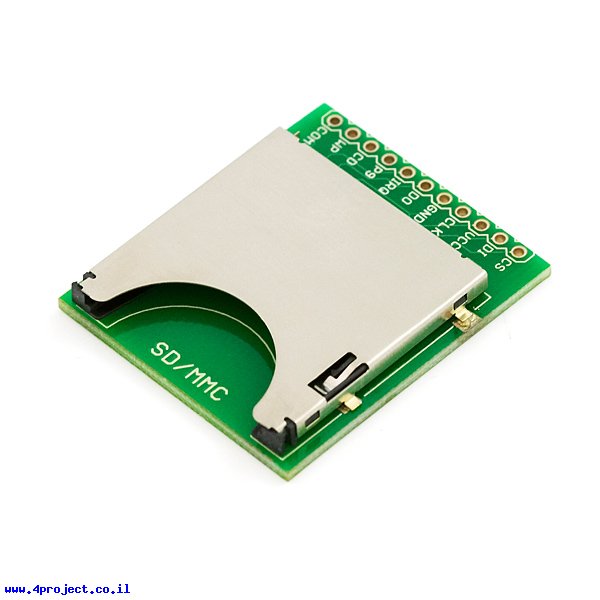

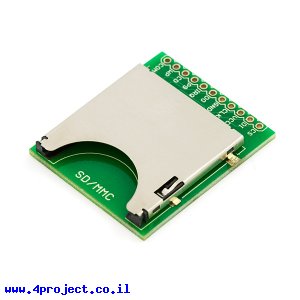

אם אתם צריכים לחבר זכרון לאחסון נתונים בפרוייקט שלכם, כרטיסון זה יכול להיות מאוד שימושי. כרטיסון זה מאפשר חיבור קל לכרטיסי SD או MMC, כאשר כל החיבורים מובאים לחורים במרווח סטנדרטי של 2.54 מ"מ.
מחבר עצמו די משוכלל ומאפשר זיהוי הכנסה או הוצאה של הכרטיס (חיבור CD - Card Detect) ומצב מתג הגנת הכתיבה (חיבור WP - Write Protect).
לכרטיס יש 11 חיבורים:
- Common - COM - מחובר למסגרת המחבר
- Write Protect Detect Switch - WP - זיהוי מצב מפסק הגנת הכתיבה על הכרטיס
- Card Detect Switch - CD - זיהוי הכנסת הכרטיס
- P9 - לא בשימוש בתקשורת SPI, מחובר למחבר 9 של הכרטיס
- IRQ - לא בשימוש בתקשורת SPI, מחובר למחבר 8 של הכרטיס
- Serial Data Out - DO - קו יציאת הנתונים
- Ground - GND - קו אדמה
- Serial Clock - CLK - שעון תקשורת טורית
- 3.3V VCC - מתח לכרטיס
- Serial Data In - DI - קו כניסת הנתונים
- Chip Select - CS - קו בחירת הרכיב
אם אתם מתכוונים להשתמש במפסקי זיהוי WP או CD אתם צריכים לחבר את קו ה-COM ל-GND.
מחלקות עם מוצרים דומים:
מאפיינים:
- חיבור: SD ,MMC
- אורך: 38.1 מ"מ
- רוחב: 33 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט של המחבר (קובץ PDF)
- הסברים של חברת Maxim על עבודה עם כרטיסי SD
נתוני משלוח (הסבר):
- משקל: 7 גרם
- אריזה מינימלית: מעטפה מרופדת
