מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת Nordic 2.4GHz.

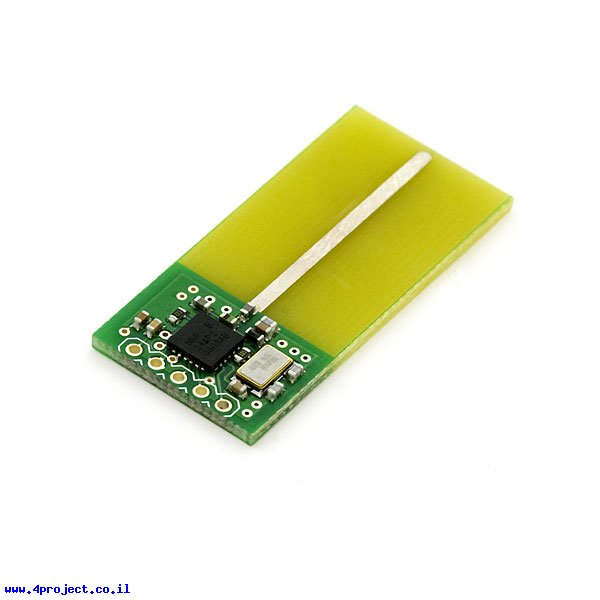

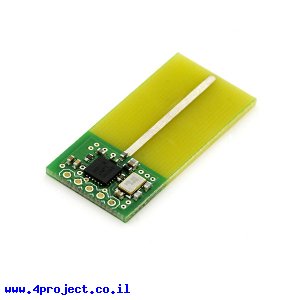

זהו מודול תקשורת (משדר/מקלט) המבוסס על רכיב nRF24AP1 של חברת Nordic Semiconductor עם אנטנה כפס נחושת על מעגל מודפס.
רכיב זה משתמש בפרוטוקול הנקרא ANT שנפוץ בציוד ספורט המשדרים את הנתונים בצורה אל-חוטית, כמו חיישני דופק, מדי מהירות של אופניים וכו'. הסברים על הפרוטוקול מצורפים בחלק הקישורים של הדף.
מעגל זה מאפשר שינוי של קצב תקשורת טורית ע"י הלחמת הגשרונים בחלקו האחורי של הלוח. כבררת מחדל הקצב נקבע על 4800bps.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: nRF24AP1
- יצרן: SparkFun
- מתח עבודה: 1.9 - 3.6V
- עוצמת שידור: +0dBm
- קצב שידור: 1 Mbps
- אנטנה פנימית: כן
- תקשורת: TTL
- אורך: 33 מ"מ
- רוחב: 18 מ"מ
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (קובץ PDF)
- מדריך למשתמש בפרוטוקול ANT (קובץ PDF)
- עבודה עם רכיבים המשתמשים בפרוטוקול ANT (קובץ PDF)
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
