בקר מנוע DC ל-2 מנועים עד 9A - רכיב VNH3SP30

מספר קטלוגי: 4P-1380 / POL-707
מחיר / מחירים
848.80 ₪
666.90 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 7

- מלאי ספק: בודקים...
מעדכנים...


הזמנה

מוצר זה נמכר ב- 21.4% הנחה עד גמר המלאי

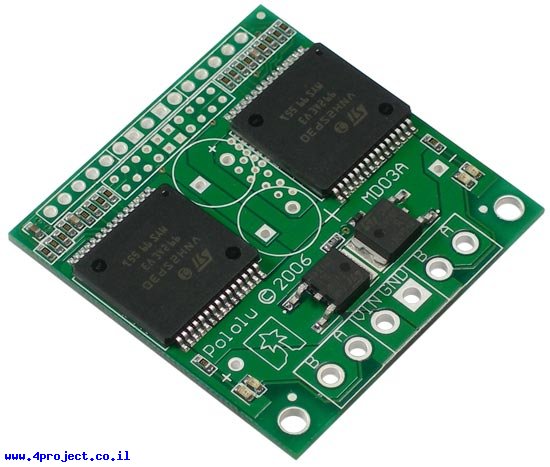

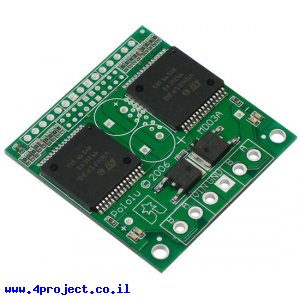

זהו בקר מנועי DC של Pololu המבוסס על רכיבי VNH3SP30 כדוחפי זרם לשני מנועים ורכיבים נוספים הדרושים להפעלה והגנות מפני מתחים הפוכים.

אם אתם מחפשים דרך פשוטה לשלוט על שני מנועי DC גדולים, בקר זה יתן לכם את הפתרון.

הרכיב יכול לספק זרם קבוע של עד 9A לכל ערוץ, או זרם רגעי של 30A. רצוי מאוד להשתמש בגופי קירור כדי לקרר את הרכיב, כך שאפשר יהיה להגיע לזרמים גבוהים יותר.

המעגל בנוי בצורה כזו שבצד אחד נמצאים חיבורים למתחי המנועים ובצד השני הבקרה.

על המעגל יש מקום להלחמת 3 קבלים גדולים כדי להקטין קפיצות מתח אפשריים על הקו המתח המרכזי. שני הקבלים המצורפים (300 מיקרו) אפשר להרכיב בין שני שבבי הבקר בצורה עומדת או קבל אחד בצורה שוכבת אם הפרוייקט דורש התקנה שטוחה כמה שיותר. לא חייבים, אבל אפשר להרכיב קבל רדיאלי שלישי בין שבבי הבקרים לבין ה-MOSFETs במקומות המסומנים בפלוס ומינוס.

המוצר מגיע עם קבלים, פינים ומחברי טרמינל לא מורכבים, אתם צריכים להלחים אותם למקום בעצמכם.

שימו לב!
הבקרים יכולים להיות חמים מאוד בעבודה הרגילה שלהם, עוד לפני שהם מגנים על עצמם מפני התחממות יתר.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: MD03A
  • יצרן: Pololu
  • מתח עבודה: 5 V
  • מתח כניסה: 5.5 - 16 V
  • זרם רציף מקסימלי: 9 A
  • זרם רגעי מקסימלי: 30 A
  • מספר ערוצים: 2
  • תקשורת: PWM
  • אורך: 47.2 מ"מ
  • רוחב: 47.2 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 25 גרם
  • אריזה מינימלית: קופסה קטנה
