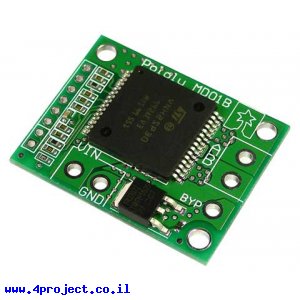

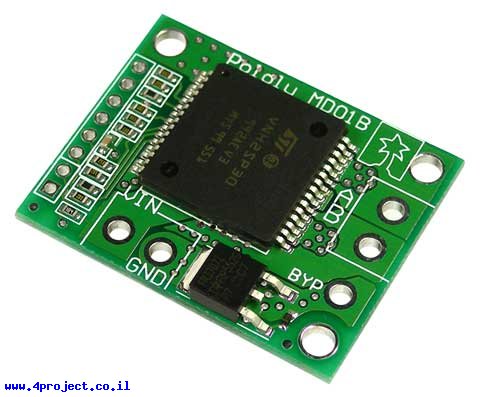

אם אתם מחפשים דרך פשוטה לשלוט על מנוע DC גדול, בקר זה יתן לכם את הפתרון.
הרכיב יכול לספק זרם קבוע של עד 14A באופן רציף, או זרם רגעי של 30A. רצוי מאוד להשתמש בגופי קירור כדי לקרר את הרכיב, כך שאפשר יהיה להגיע לזרמים גבוהים יותר.
המעגל בנוי בצורה כזו שבצד אחד נמצאים חיבורים למתחי המנוע ובצד השני הבקרה.
מוצר זה כולל חיישני זרם המחוברים לקווים CS, כך שבקר הראשי שלכם יוכל לדעת עד כמה המנוע עמוס. החיישן מוציא כ-0.13 וולט לאמפר ביציאת הבקר.
שימו לב!
הבקרים יכולים להיות חמים מאוד בעבודה הרגילה שלהם, עוד לפני שהם מגנים על עצמם מפני התחממות יתר.
חשוב מאד!
שני החורים העליונים להרכבה מחוברים לקו OUTA כדי לפזר טוב יותר את חום הבקר. אם יש לכם שני כרטיסים כאלה או שהמבנה אליו יחובר הבקר מחובר לאדמה, אתם עלולים לקצר את הסוללה שלכם.
הפתרון הוא לא להשתמש בשני החורים העליונים להרכבת הכרטיס או להשתמש בברגים מפלסטיק.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MD01B
- יצרן: Pololu
- מתח עבודה: 5 V
- מתח כניסה: 5.5 - 16 V
- זרם רציף מקסימלי: 14 A
- זרם רגעי מקסימלי: 30 A
- מספר ערוצים: 1
- תקשורת: PWM
- אורך: 38.1 מ"מ
- רוחב: 30 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: קופסה קטנה
