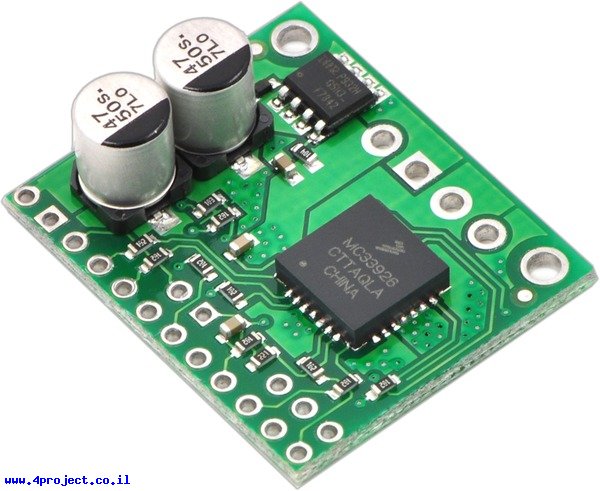

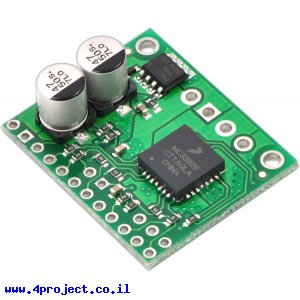

בקר מנוע DC עד 2.5A עם חיישן זרם - רכיב MC33926

זהו בקר מנוע המבוסס על רכיב MC33926 המסוגל לספק עד 2.5A למנוע DC בודד. הרכיב מורכב ממגברים המחוברים בצורת H-Bridge ומאפשרים שליטה על מהירות וכיוון המנוע בעזרת אות PWM בתדר של עד 20KHz.

רכיב זה כוללים חיישן זרם, מעגלי הגנה מפני מתח נמוך, זרם גבוה או טמפרטורת יתר.
חיישן הזרם מוציא אות אנלוגי בקו FB ברזולוציה של בערך 525mV/A.

המוצר מגיע עם מחבר שורה לחיבור קווי בקרה ושני טרמינלים לחיבור המתחים. הרכיבים לא מולחמים, אתם צריכים לעשות זאת בעצמכם.

מחלקות עם מוצרים דומים:

• בקרי מנוע DC motors drivers

מאפיינים:

• דגם: MC33926
• יצרן: Pololu
• מתח עבודה: 2.5 - 5.5 V
• מתח כניסה: 5 - 28 V
• זרם רציף מקסימלי: 2.5 A
• זרם רגעי מקסימלי: 5 A
• מספר ערוצים: 1
• תקשורת: PWM
• אורך: 30.5 מ"מ
• רוחב: 25.4 מ"מ

קישורים:

• מפרט טכני (קובץ PDF)
• עמוד הבית של המוצר

נתוני משלוח (הסבר):

• משקל: 7 גרם
• אריזה מינימלית: קופסה קטנה
