מנוע 37Dx52L מהירות 500rpm @ 12V עם מקודד - גרסה קודמת

מספר קטלוגי: 4P-1428
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

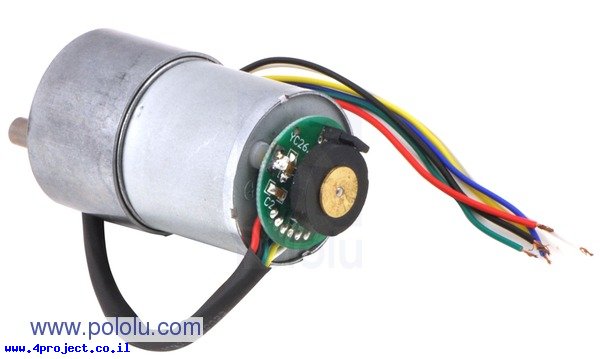

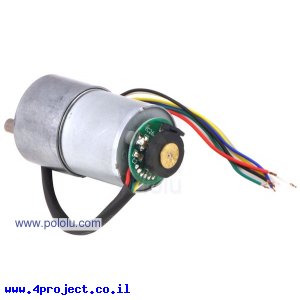

מנוע 37Dx52L מהירות 500rpm @ 12V עם מקודד - גרסה קודמת
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
יש לנו גרסה חדשה של המנוע הכולל מכסה המגן על מנגנון המקודד.


זה הוא מנוע חזק ואיכותי עם תיבת העברה עשויה מתכת בעלת יחס העברה של 19:1. לתיבה יש ציר באורך של 15.5 מ"מ בצורת D בקוטר של 6 מ"מ.

מנוע זה כולל מקודד מובנה המחובר לציר המנוע לפני תיבת העברה ומספק 64 שינויים לסיבוב הציר, כלומר תוכלו למדוד 1216 שינויים לסיבוב אחד של ציר היציאה של תיבת העברה.

מהמנוע יוצאים 6 חוטים: אדום ושחור מספקים מתח למנוע, ירוק מחובר לאדמה של מעגל המקודד, כחול מספק את מתח Vcc למעגל המקודד (בין 3.5V ל-20V) וחוטים לבן וצהוב משמשים כשתי יציאות המקודד המוזזות כ-90 מעלות במופע שלהם.
יציאות המקודד נותנים פולסים בין אדמה ל-Vcc המסופקים. ע"י ניתוח של כל העליות וירידות של שני קווי הפולסים אפשר לספור 64 שינויים לסיבוב. ספירת רק עליות של קו אחד יספק 16 שינויים לסיבוב המנוע. מעגל המקודד צורך כ-10mA.

על הלוח הקדמי של המנוע יש 6 חורים להברגת ברגים M3 (קוטר 3 מ"מ) להרכבה. מומלץ להשתמש במחזיק מנוע למנועי 37 מ"מ המגיע עם ברגים מתאימים.
הברגת ברגים ארוכים לתוך החורים יכולים לפגוע בתיבת העברה. לא מומלץ להבריג ברגים יותר מ-3 מ"מ באורך הנכנס לתוך המנוע.

מנוע זה מיועד לעבוד במתח של 12V, אבל יתחיל להסתובב גם ב-1V.

כל המנועים ממשפחת ה-37 מ"מ זהים בקוטר, אך שונים מעט באורך של תיבת העברה. חלק מהדגמים ממשפחה זו כוללים מקודד מובנה לבקרת המהירות.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: 37Dx52L
  • סוג תמסורת: מתכתי
  • יחס העברה: 19:1
  • מהירות סיבוב: 500 rpm @ 12V
  • מקודד: מובנה
  • מתח עבודה: 12 V
  • זרם: 300 mA @ 12V
  • זרם תקיעה: 5 A
  • כח סיבוב: 5 kg-cm
  • משקל: 212.6 גרם
  • אורך: 64 מ"מ
  • קוטר: 37 מ"מ
  • אורך ציר: 15.5 מ"מ
  • קוטר ציר: 6 מ"מ
  • צורת ציר: D
