יש לנו גרסה חדשה של המנוע הכולל מכסה המגן על מנגנון המקודד.
זה הוא מנוע חזק ואיכותי עם תיבת העברה עשויה מתכת בעלת יחס העברה של 131:1. לתיבה יש ציר באורך של 15.5 מ"מ בצורת D בקוטר של 6 מ"מ.

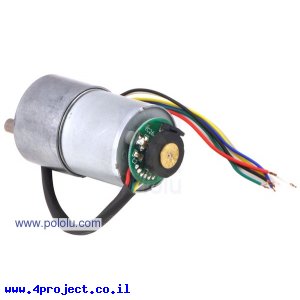

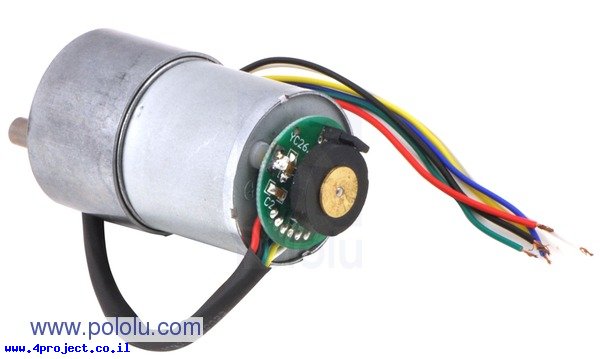

מנוע זה כולל מקודד מובנה המחובר לציר המנוע לפני תיבת העברה ומספק 64 שינויים לסיבוב הציר, כלומר תוכלו למדוד 8384 שינויים לסיבוב אחד של ציר היציאה של תיבת העברה.
מהמנוע יוצאים 6 חוטים: אדום ושחור מספקים מתח למנוע, ירוק מחובר לאדמה של מעגל המקודד, כחול מספק את מתח Vcc למעגל המקודד (בין 3.5V ל-20V) וחוטים לבן וצהוב משמשים כשתי יציאות המקודד המוזזות כ-90 מעלות במופע שלהם.
יציאות המקודד נותנים פולסים בין אדמה ל-Vcc המסופקים. ע"י ניתוח של כל העליות וירידות של שני קווי הפולסים אפשר לספור 64 שינויים לסיבוב. ספירת רק עליות של קו אחד יספק 16 שינויים לסיבוב המנוע. מעגל המקודד צורך כ-10mA.
על הלוח הקדמי של המנוע יש 6 חורים להברגת ברגים M3 (קוטר 3 מ"מ) להרכבה. מומלץ להשתמש במחזיק מנוע למנועי 37 מ"מ המגיע עם ברגים מתאימים.
הברגת ברגים ארוכים לתוך החורים יכולים לפגוע בתיבת העברה. לא מומלץ להבריג ברגים יותר מ-3 מ"מ באורך הנכנס לתוך המנוע.
מנוע זה מיועד לעבוד במתח של 12V, אבל יתחיל להסתובב גם ב-1V.
כל המנועים ממשפחת ה-37 מ"מ זהים בקוטר, אך שונים מעט באורך של תיבת העברה. חלק מהדגמים ממשפחה זו כוללים מקודד מובנה לבקרת המהירות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: 37Dx57L
- סוג תמסורת: מתכתי
- יחס העברה: 131:1
- מהירות סיבוב: 80 rpm @ 12V
- מקודד: מובנה
- מתח עבודה: 12V
- זרם: 300mA @ 12V
- זרם תקיעה: 5A
- כח סיבוב: 18 kg-cm
- משקל: 230g
- אורך: 69mm
- קוטר: 37 מ"מ
- אורך ציר: 15.5 מ"מ
- קוטר ציר: 6 מ"מ
- צורת ציר: D
