השימוש ברכיב זה פשוט, כניסות AIN1, AIN2 שולטות על יציאה למנוע AOU1, AOUT2, כך גם הכניסות BIN1, BIN2 שולטות על יציאה BOUT1, BOUT2. ראו את המפרט להסבר על האותות הנדרשות בכניסות. לרוב מספקים אותו PWM כדי לשלוט על המהירות של המנועים.
כניסת ה-nSLEEP מחוברת ל-"1" לוגי ע"י נגד על הכרטיס. אם אתם רוצים להשתמש במצב שינה של הרכיב, אתם צריכים להוריד כניסה זו ל-"0" לוגי.
יציא ה-nFAULT הוא קו "צף" שיורד ל-"0" לוגי כשהרכיב מזהה מצבים של מתח נמוך, זרם גבוה או התחממות יתר. כדי לחבר את הקו למיקרובקר אתם צריכים לחבר אותו ל-VCC ע"י נגד pull-up חיצוני או נגד פנימי שיכול להיות שיש לכם כבר במיקרובקר.
כברירת מחדל הגבלת הזרם המסופק למנועים מבוטלת וקווים AISEN ו-BISEN מחוברים לאדמה. אם אתם רוצים להפעיל את הגבלת הזרם, אתם יכולים לחתוך שני קווים על הכרטיס ולחבר נגדים בגודל 1206 לפדים בחלקו התחתון של הכרטיס. ראו מפרט לערכי הנגדים בהתאם לזרם הנדרש. ראו תמונה המציינת את הקווים שצריך לחתוך ואת מיקום הפדים להלחמת הנגדים.
הכרטיס מגיע עם שורה של פינים להלחמה.
מחלקות עם מוצרים דומים:
מאפיינים:

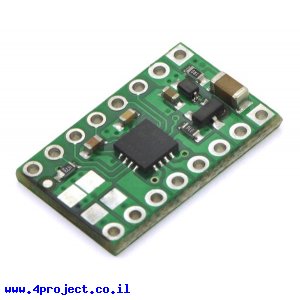

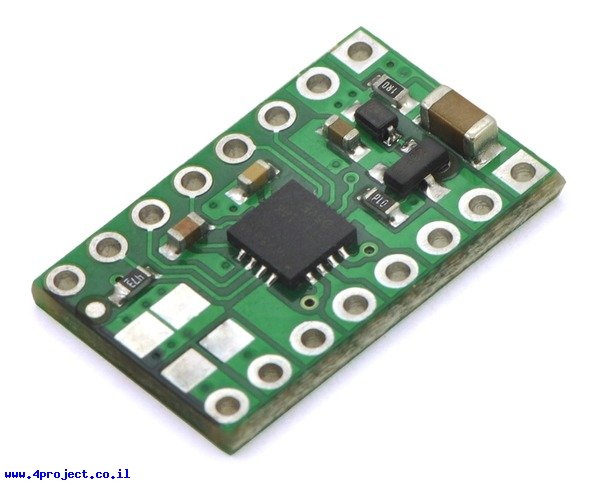

- דגם: DRV8833
- יצרן: Pololu
- מתח עבודה: 5V ,3.3V
- מתח כניסה: 2.7V~10.8V
- זרם רציף מקסימלי: 1.2A
- זרם רגעי מקסימלי: 2A
- מספר ערוצים: 2
- תקשורת: Digital ,PWM
- אורך: 20.3mm
- רוחב: 12.7 מ"מ
קישורים:

נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
