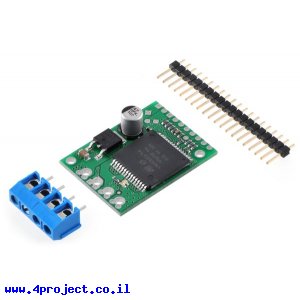

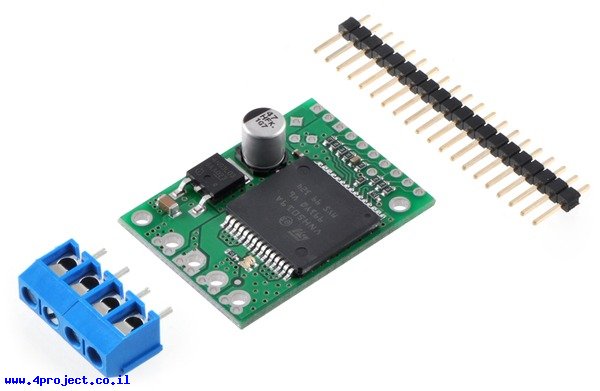

אם אתם מחפשים דרך פשוטה לשלוט על מנוע DC גדול, בקר זה יתן לכם את הפתרון.
הרכיב יכול לספק זרם קבוע של עד 12A באופן רציף, או זרם רגעי של 30A. רצוי מאוד להשתמש בגופי קירור כדי לקרר את הרכיב, כך שאפשר יהיה להגיע לזרמים גבוהים יותר.
רמות הלוגיות של הרכיב הם בין 2.5 ל-5V, כך שיהיה קל מאוד לחבר אותו למערכות הפועלות ב-3.3V.
המעגל בנוי בצורה כזו שבצד אחד נמצאים חיבורים למתחי המנוע ובצד השני הבקרה.
מוצר זה כולל חיישן זרם המחובר לקו CS, כך שבקר הראשי שלכם יוכל לדעת עד כמה המנוע עמוס. החיישן מוציא כ-0.14 וולט לאמפר ביציאת הבקר.
שימו לב!
הבקרים יכולים להיות חמים מאוד בעבודה הרגילה שלהם, עוד לפני שהם מגנים על עצמם מפני התחממות יתר.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: VNH5019
- יצרן: Pololu
- מתח עבודה: 2.5 - 5.5 V
- מתח כניסה: 5.5 - 24 V
- זרם רציף מקסימלי: 12 A
- זרם רגעי מקסימלי: 30 A
- מספר ערוצים: 1
- תקשורת: PWM
- אורך: 38.1 מ"מ
- רוחב: 27.94 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 15 גרם
- אריזה מינימלית: קופסה קטנה
