בקר מנוע צעד מבוסס על L6470 - גרסה קודמת

מספר קטלוגי: 4P-1631
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
יש לנו גרסה עדכנית של הבקר המבוסס על L6470.

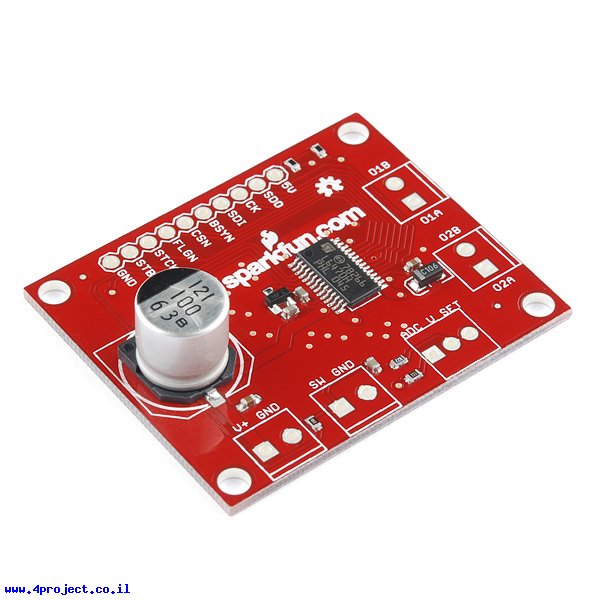

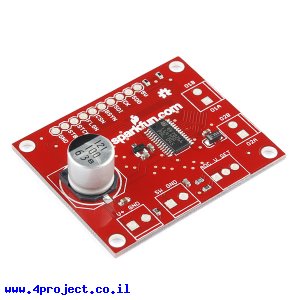

זהו בקר מנוע צעד המבוסס על רכיב L6470 של חברת STMicro הידוע גם בשם dSPIN.
הבקר מסוגל להפעיל מנוע צעד הפועל במתחים בין 8 ל-45V ולפי המפרט יוכל לספק זרמים עד 3A. בזרמים כאלה יהיה צורך לדאוג לפיזור חום של הרכיב ע"י מאוורר וגוף קירור.

מה שמיוחד ברכיב זה בהשואה לרכיבים אחרים, זה שמתקשרים אתו על בסיס תקשורת SPI ואין צורך לספק לו פולס על כל צעד של מנוע, פשוט קובעים לו את כמות הצעדים הדרושים והוא כבר סופר אותם לבד. לרכיב יש הרבה רגיסטרים הקובעים את ההתנהגות שלו (כמו כיוון, מהירות, תאוצה וכו') וגם כאלה שמספקים חיווי (מיקום המנוע, מהירות נוכחית וכו').

הרכיב כולל מעגלי הגנה מפני חום יתר, זרם יתר, מתח נמוך, כניסת ADC ברזולוציה של 5 ביט ואפילו זיהוי של מנוע תקוע שאת הרגישות של הזיהוי אפשר לקבוע בעזרת רגיסטר.
יש גם כניסה למפסק הגבלת תנועה או עצירת חרום.

קווי הבקרה של הרכיב יוכלו להתממשק עם בקרים הפועלים ב-5V וגם ב-3.3V.

מאפיינים:

  • דגם: L6470
  • יצרן: SparkFun
  • מתח עבודה: 3.3 V ,5 V
  • מתח כניסה: 8-45V
  • זרם רציף מקסימלי: 3 A
  • מספר ערוצים: 1
  • תקשורת: SPI
  • אורך: 48 מ"מ
  • רוחב: 39 מ"מ
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 8 גרם
  • אריזה מינימלית: קופסה קטנה
