מודול זה יכול להמיר את מתח הכניסה בין 2V ל-16V בצורה יעילה מאוד למתח יציאה קבוע של 3.3V עם אפשרות לשנות את המתח ל-5V. המודול זקוק למתח התחלתי של לפחות 3V, אבל יוכל להמשיך לעבוד גם כשהמתח יורד ל-2V.
מתח הכניסה יכול להיות גבוה או נמוך יותר ממתח היציאה, מה ששימושי במיוחד למקרה של סוללות בהם המתח גבוה יותר ממתח הרצוי כאשר הן טעונות לגמרי והמתח יורד ממתח הרצוי בתהליך העבודה.
הרכיב יכול לספק כ-1.5A, תלוי במתחי הכניסה והיציאה. בהדלקה הזרם מוגבל ל-700mA עד שהמתח היציאה מתייצב.
משפחה זו של הרכיבים יש מכבה את עצמה כשמתח הכניסה יורד מתחת לרמה מסויימת, מה שיכול להגן על סוללות שעלולות להיהרס כשהמתח שלהם יורד מתחת לרמה מסויימת, כמו סוללות LiPo. ברכיב זה אפשר להגדיר את מתח הניתוק ע"י פוטנציומטר מדויק המולחם על המעגל.
שימו לב לא לעבור את המתח המקסימלי של 16V, מתח גבוה יותר יכול להרוג את הרכיב.
לרכיב יש הגנה מקצרים או התחממות יתר, אבל אין לו הגנה מפני מתח הפוך. במקרים מסוימים הרכיב יוכל לספק יותר מ-2A, אבל בלי קירור אקטיבי הוא כנראה יתחמם מהר מאד וההגנה תכבה אותו.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 20V.

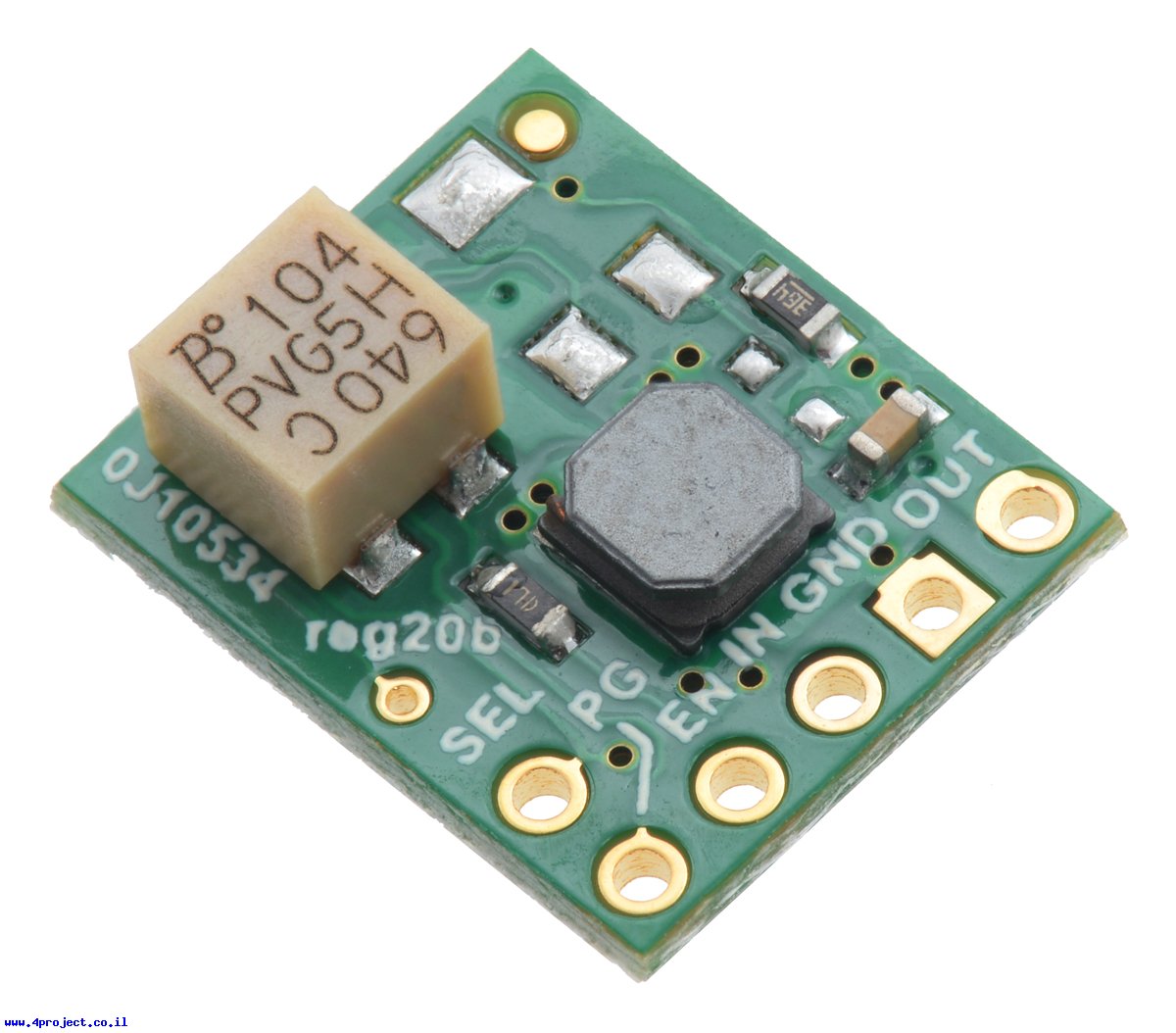

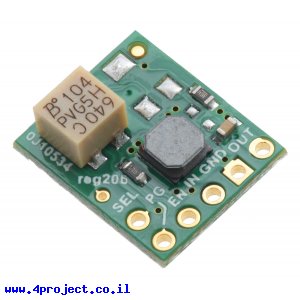

לרכיב יש 5 חיבורים בקצה המעגל, המרוחקים 2.54 מ"מ אחד מהשני, מה שמתאים לעבודה עם מטריצה.
- VOUT - מתח היציאה
- GND - אדמה
- VIN - מתח הכניסה
- EN - קו Enable מחובר ל-VIN דרך נגד משתנה מדוייק המאפשר לקבוע את מתח הניתוק (cutoff voltage). כשמתח בקו זה יורד מתחת ל-0.7V הרכיב יכבה את עצמו. כשהמתח יעלה מעל 0.8V הרכיב יתחיל לפעול.
- PG - קו חיווי האם המתח תקין (Power Good). זו היא יציאת open-drain שדורשת נגד Pull-Up כדי לעבוד עם הקו. כאשר מתח היציאה מתחת ל-90% ממתח הרצוי, כולל כאשר קו ה-EN מכבה את הרכיב, יציאת PG תהיה ב-Low. כאשר המתח של הרכיב מגיע ל-95% ממתח הרצוי, קו זה יהיה ב-high-impedance ונגד Pull-Up ליציאה של הרכיב יוכל לקשור את החיווי לרמת ה-High.
הקו הצדדי SEL מאפשר לכם לשנות את מתח היציאה של הרכיב ל-5V. תוכלו לחבר אותו לפד הצמוד לקו זה, שמחובר ל-VIN, כפי שמופיע באחת התמונות.
הרכיב מגיע עם שורה של פינים ישרים ושורה של פינים בזווית הדורשים הלחמה.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: S9V11F3S5CMA
- יצרן: Pololu
- מתח כניסה: 2-16V
- מתח עבודה: 3.3V ,5V
- זרם: 1.5A
- אורך: 15.24 מ"מ
- רוחב: 12.7 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
