הכרטיס מבוסס על בקר מנוע MAX14870 המסוגל לספק עד 1.7A לשני מנועים הפועלים במתחים בין 4.5V ל-36V.
הכרטיס מתוכנן לעבוד עם כרטיסי Arduino ומשתמש בקווים 4, 7, 8, 9, 10 ו-12 לשליטה על הבקר. הוא אמור לעבוד עם כל כרטיס ארדואינו המסוגל לספק אות PWM לקווים 9 ו-10. את המיפוי אפשר לשנות ע"י חיתוך מוליכים על המעגל והלחמת חוטים לקווים הרצויים.
היצרן מספק ספריה לסביבת פיתוח ארדואינו שתאפשר לכם לשלוט בקלות על שני הערוצים של הבקר.

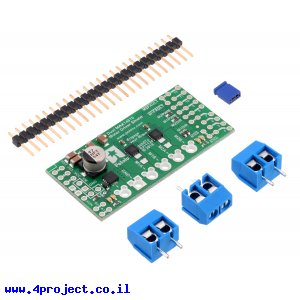

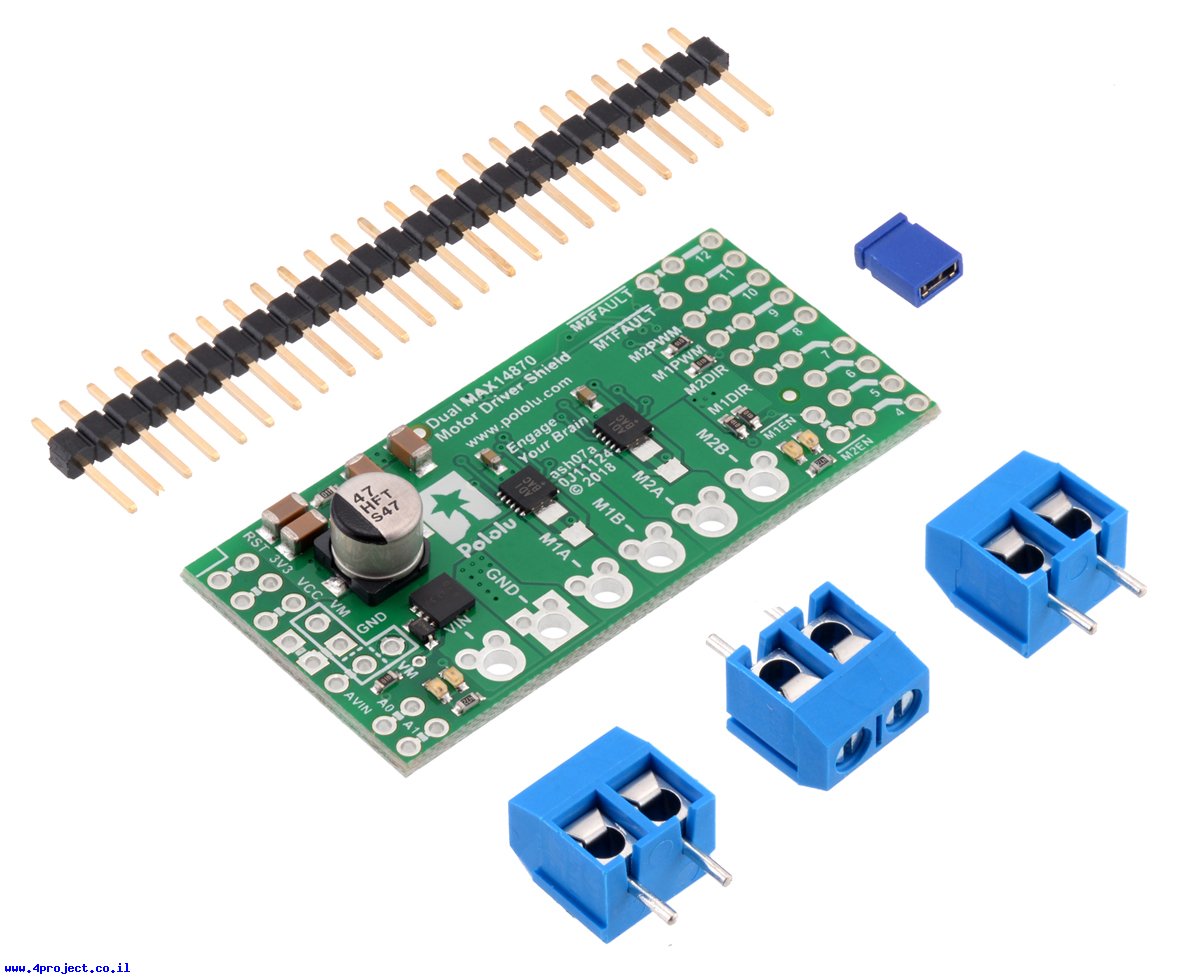

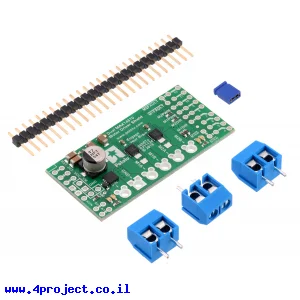

הכרטיס מגיע כערכה הדורשת הלחמה של המחברים, כל שאר הרכיבים כבר מולחמים על המעגל.
המגן מאפשר לספק מתח נפרד למנועים המחוברים אליו, אבל קיימת גם אפשרות לספק מתח לכרטיס ה-Arduino דרך הבקר. במקרה שהארדואינו מקבל את המתח מהבקר, חשוב לוודא שמתח המסופק למנועים מתאים למתח הכניסה של הארדואינו. במקרה שלא, על הכרטיס יש מקום לחיבור של מייצב מתח שממנו הארדואינו יוכל לקבל את המתח שלו. בכל מקרה של שנוי שכזה, דרוש שינוי על המעגל ע"י חיתוך של מוליכים וחיבור של קווים בהתאם להסברים של היצרן.
ל-MAX14870 יש אפשרות להגביל את הזרם המסופק למנועים. אפשרות זו לא מופעלת כברירת מחדל. אם תרצו להפעיל את האפשרות, תצטרכו לחתוך את המוליכים המקצרים את הפדים של הנגדים הקובעים את הזרם ולהלחים נגד בגודל 1206 על המעגל. בדקו את המפרט הטכני המפרט את ערכי הנגדים בהתאם לזרם שרוצים לספק.
הכרטיס מגיע כערכה הדורשת הלחמה של המחברים, כל שאר הרכיבים כבר מולחמים על המעגל.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MAX14870
- יצרן: Pololu
- מתח עבודה: 3.3V~5.5V
- מתח כניסה: 4.5V~36V
- זרם רציף מקסימלי: 1.7A
- זרם רגעי מקסימלי: 2.5A
- מספר ערוצים: 2
- תקשורת: Digital ,PWM
- חיבור: ל-Arduino
- אורך: 50.8mm
- רוחב: 24.4 מ"מ
קישורים:

נתוני משלוח (הסבר):
- משקל: 15 גרם
- אריזה מינימלית: מעטפה מרופדת
