מגן Arduino - מסנן אקולייזר - גרסה קודמת

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה הוחלף בגרסה החדשה של מגן האקולייזר.

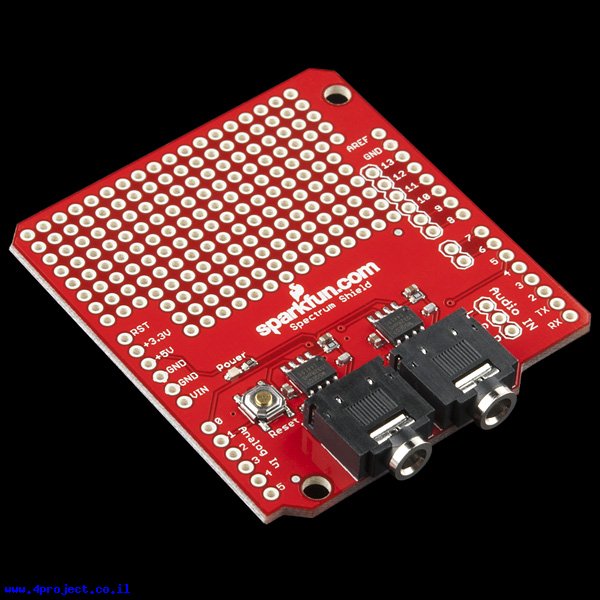

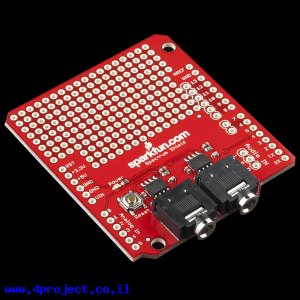

מגן זה מבוסס על 2 רכיבי MSGEQ7 שיכולים לפרק את אות האודיו בכניסה ל-7 תחומי תדר: 63Hz, 160Hz, 400Hz, 1KHz, 2.5KHz, 6.25KHz ו-16KHz.

ערוצים שמאל וימין בכניסת הסטראו מחוברים כל אחד לרכיב אחר ויציאות הרכיבים מחוברים לכניסות האנלוגיות של הארדואינו.

על הכרטיס יש שני מחברי אודיו 3.5 מ"מ (חיבור אוזניות), כאשר אחד משמש ככניסה לכרטיס והשני כיציאה המחוברת ישירות לכניסה. בצורה זו תוכלו לחבר את הכרטיס בטור למעגל האודיו שלכם מבלי להפריע לעבודה הרגילה.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (קובץ PDF)
• דוגמה של קוד (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 12 גרם
• אריזה מינימלית: קופסה קטנה
