רכיב זה הוחלף בגרסה חדשה של 7Segment כחול הכולל Bootloader של Arduino, חורים להרכבה ויכולת תקשורת I2C.

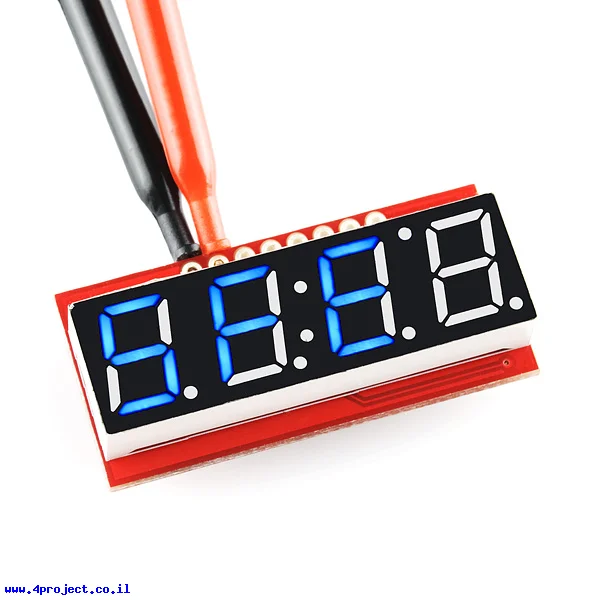

7Segment זה משנה את הצורך ב-13 יציאות כדי לשלוט ב-4 ספרות ל-1 או 3 יציאות בלבד. הרכיב יאפשר לכם שליטה מלאה על כל הספרות, נקודות עשרוניות, נקודתיים באמצע והגרש. רכיב תצוגה זה מבוסס על ATMega328 שמטפל בתצוגת 4 ספרות ותקשורת טורית עם הרכיב בעזרת פרוטוקול נוח לשימוש.
אפשר לשלוט על הרכיב בשני דרכים:
- תקשורת TTL טורית - נדרשת יציאה אחת
- תקשורת SPI - נדרשות 3 כניסות/יציאות
לא משנה באיזו דרך תבחרו להתחבר לרכיב, הפרוטוקול שלו בנוי מחבילות של 4 בתים ופקודות מ-2 בתים.
מיקום הפינים בחלקו העליון של הרכיב מאפשר להצמיד כמה רכיבים אחד לשני ולייצר מסך תצוגה גדול יותר.
תכונות:
- תקשורת טורית בעזרת פין 1 או 3
- יכולת הצגה של כל המספרים, רוב האותיות באנגלית ומספר תווים מיוחדים (כמו מקף)
- שליטה על כל ספרה, נקודה עשרונית, נקודתיים וגרש
- שליטה על כל סגמנט בכל ספרה
- בחירה של מהירות חיבור - בין 2400 עד ל-57600 bps
- שליטה על עוצמת הארה
- מהירות חיבור ועוצמת הארה נשמרים בזכרון לא נדיף
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר ספרות: 4
- צבע: כחול
- עוצמת הארה: 150 - 250 mcd
- אורך גל: 460 - 465 nm
- תקשורת: TTL ,SPI
- מתח עבודה: 2.6 - 5.5 V
- גובה ספרה: 10 מ"מ
- אורך: 38 מ"מ
- רוחב: 18 מ"מ
- √RoHS
