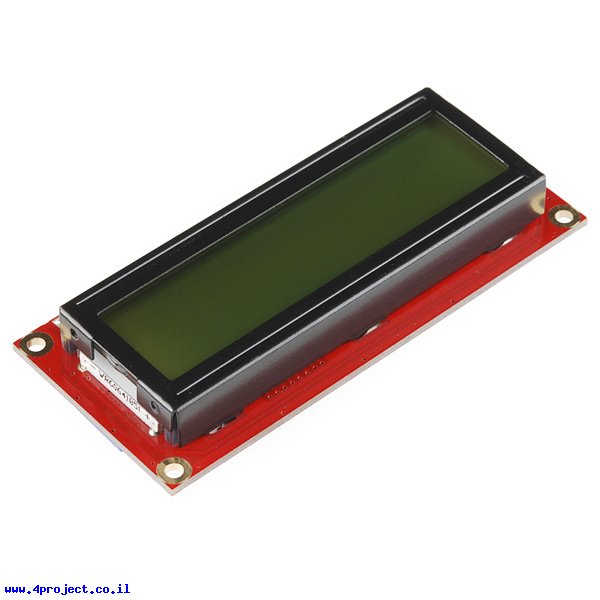

זה הוא מסך LCD עם יכולת תקשורת טורית שמסוגל להפעיל מסך LCD מקבילי בעזרת קו IO אחד בלבד. המוצר מורכב ממסך בעל שתי שורות של 16 תווים המוצגים בצבע שחור על רקע ירוק ומיחידת תקשורת טורית מורכבת בחלקו האחורי של המסך. יחידת תקשורת זו מבוססת על PIC16LF88 שלוקח תקשורת TTL טורית ומדפיס את התווים שהוא מקבל על ה-LCD. תוכנה של יחידת התקשורת תומכת במספר פקודות מיוחדות, כמו ניקוי מסך, שינוי עוצמת תאורה אחורית, להדליק או לכבות את המסך ועוד.
כדי לתקשר עם המוצר צריך אות TTL 3.3V במהירות של 9600bps 8-N-1 כמהירות ברירת מחדל שאפשר לשנות לכל ערך סטנדרתי בין 2400 ל-38400bps. החיבור למתח, אדמה והאות RX נעשה בעזרת טרמינל 3.5 מ"מ עם בורג להידוק החוטים.
יחידת תקשורת SerLCD יכולה לעמעם את תאורת הרקע אם יש צורך בחיסכון החשמל. בצידו האחורי של הלוח יש גם נגד משתנה לכוון הניגודיות (contrast) של התצוגה.
גרסת יחידת התקשורת SerLCD היא 2.5
שימו לב:
יכול להיות שהכיתוב על הכרטיס יראה 5V - זו טעות הדפסה. מוצר זה עובד ב-3.3V, אין לחבר אליו 5V!
תכונות:
- PIC16LF88 משתמש ב-UART מובנה לדיוק בתהליך התקשורת
- מהירות עיבוד של 10MHz
- זיכרון קליטה של עד ל-80 תווים
- טרנזיסטור תאורה האחורית יכול לספק עד 1A
- יציאת PWM המחוברת לתאורה אחורית מאפשרת שליטה על עוצמת התאורה וצריכת הזרם
- אתחול מהיר יותר
- אפשרות ביטול או אפשור תצוגת האתחול בתוכנה
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר תווים: 16
- מספר שורות: 2
- גודל תווים: 5x8 pixels
- צבע תווים: שחור
- צבע רקע: ירוק
- צבע תאורה אחורית: צהוב
- מתח עבודה: 3.3V
- תקשורת: TTL
- אורך: 80 מ"מ
- רוחב: 36 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 38 גרם
- אריזה מינימלית: קופסה קטנה
