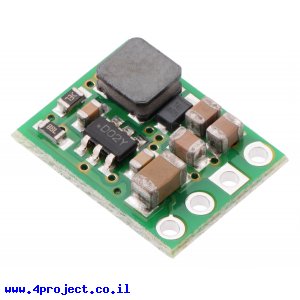

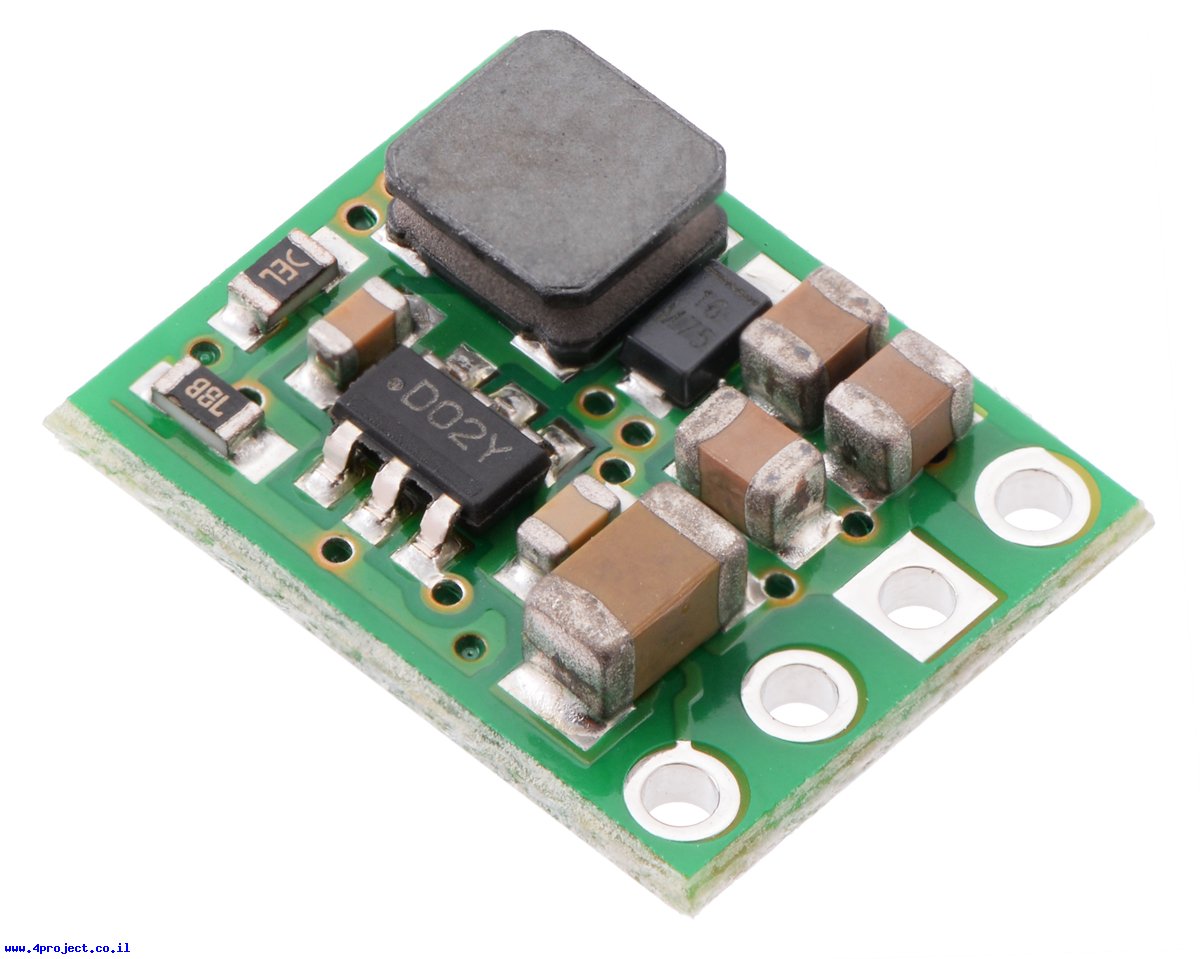

מודול זה יכול להוריד את מתח הכניסה עד 50V בצורה יעילה מאוד למתח יציאה קבוע של 7.5V.
מתח הכניסה צריך להיות גבוה יותר ממתח היציאה לפחות ב-Dropout voltage. ראו תמונה המפרטת את הפרש המתח הזה בהתאם לצריכת הזרם מהרכיב.
משפחת הרכיבים D24V6xx מתאפיינת במתח כניסה מקסימלי גבוה, יעילות טובה ומתח Dropout מאוד נמוך, המשתנה בהתאם לצריכת הזרם מהרכיב.
הרכיב יכול לספק כ-600mA, תלוי במתחי כניסה.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- SHDN - ShutDown - כיבוי המודול
קו ה-SHDN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-1.25V) המודול נכנס למצב שינה ויצרוך פחות מ-2uA.
אם אתם לא צריכים לשלוט על קו זה, תוכלו להשאיר את קו ה-SHDN באוויר, הוא מחובר ל-VIN דרך נגד pull-up כברירת מחדל.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 50V. לדוגמה, בעבודה עם מתח כניסה של 28V וכבלי חיבור סטנדרטיים, המתח על הרכיב קפץ מעבר ל-50V, מה שיכול בקלות להרוס אותו.
הרכיב מגיע עם שורה של 4 פינים ישרים ו-4 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: D36V6F7
- יצרן: Pololu
- מתח כניסה: up to 50V
- מתח עבודה: 7.5V
- זרם: 600mA
- אורך: 12.7 מ"מ
- רוחב: 10.16 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
