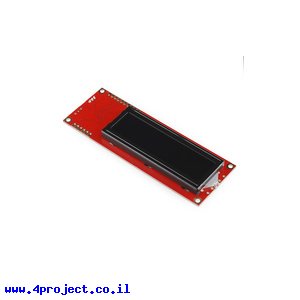

LCD טקסט 16x2, לבן על שחור, 5V, ממשק טורי

זה הוא מסך LCD עם יכולת תקשורת טורית שמסוגל להפעיל מסך LCD מקבילי בעזרת קו IO אחד בלבד. מוצר זה כולל מסך בעל שתי שורות של 16 תווים המוצגים בצבע לבן על רקע שחור ומיחידת תקשורת טורית על מעגל אחד. יחידת תקשורת זו מבוססת על PIC16F88 שלוקח תקשורת TTL טורית ומדפיס את התווים שהוא מקבל על ה-LCD. תוכנה של יחידת התקשורת תומכת במספר פקודות מיוחדות, כמו ניקוי מסך, שינוי עוצמת תאורה אחורית, להדליק או לכבות את המסך ועוד.

כדי לתקשר עם המוצר צריך אות TTL 5V במהירות של 9600bps 8-N-1 כמהירות ברירת מחדל שאפשר לשנות לכל ערך סטנדרתי בין 2400 ל-38400bps. החיבור למתח, אדמה והאות RX נעשה בעזרת מחבר JST 3 פינים או שורה של 3 פינים במרווח 2.54 מ"מ הסטנדרתי.

יחידת תקשורת SerLCD יכולה לעמעם את תאורת הרקע אם יש צורך בחיסכון החשמל. בצידו האחורי של הלוח יש גם נגד משתנה לכוון הניגודיות (contrast) של התצוגה.

גרסת יחידת התקשורת SerLCD היא 2.5

תכונות:

• PIC16F88 משתמש ב-UART מובנה לדיוק בתהליך התקשורת
• מהירות עיבוד של 10MHz
• זיכרון קליטה של עד ל-80 תווים
• טרנזיסטור תאורה האחורית יכול לספק עד 1A
• כל הרכיבים על מעגל אחד
• יציאת PWM המחוברת לתאורה אחורית מאפשרת שליטה על עוצמת התאורה וצריכת הזרם
• אתחול מהיר יותר
• אפשרות להגדרה/ביטול/אפשור תצוגת האתחול בתוכנה

מחלקות עם מוצרים דומים:

• LCD טקסט - Text LCD

מאפיינים:

• מספר תווים: 16
• מספר שורות: 2
• גודל תווים: 5x8 pixels
• צבע תווים: לבן
• צבע רקע: שחור
• צבע תאורה אחורית: לבן
• מתח עבודה: 5 V
• תקשורת: TTL
• אורך: 103 מ"מ
• רוחב: 36 מ"מ
• √RoHS

קישורים:

• מפרט טכני SerLCD v2.5 (קובץ PDF)
• שרטוט (קובץ PDF)
• דוגמה של קוד (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 36 גרם
• אריזה מינימלית: קופסה קטנה
