LCD טקסט 16x2, צהוב על כחול, 5V, ממשק טורי

מספר קטלוגי: 4P-209
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת LCD טקסט.

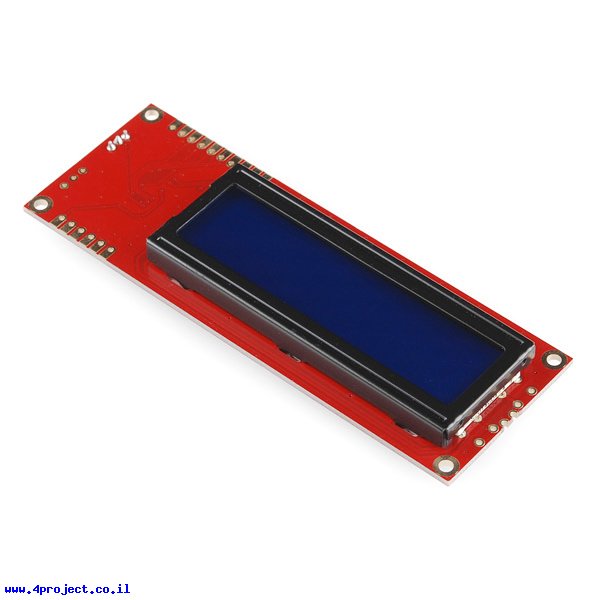

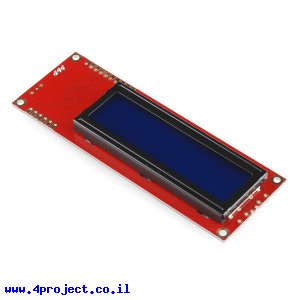

זה הוא מסך LCD עם יכולת תקשורת טורית שמסוגל להפעיל מסך LCD מקבילי בעזרת קו IO אחד בלבד. מוצר זה כולל מסך בעל שתי שורות של 16 תווים המוצגים בצבע צהוב על רקע כחול ומיחידת תקשורת טורית על מעגל אחד. יחידת תקשורת זו מבוססת על PIC16F88 שלוקח תקשורת TTL טורית ומדפיס את התווים שהוא מקבל על ה-LCD. תוכנה של יחידת התקשורת תומכת במספר פקודות מיוחדות, כמו ניקוי מסך, שינוי עוצמת תאורה אחורית, להדליק או לכבות את המסך ועוד.

כדי לתקשר עם המוצר צריך אות TTL 5V במהירות של 9600bps 8-N-1 כמהירות ברירת מחדל שאפשר לשנות לכל ערך סטנדרתי בין 2400 ל-38400bps. החיבור למתח, אדמה והאות RX נעשה בעזרת מחבר JST 3 פינים או שורה של 3 פינים במרווח 2.54 מ"מ הסטנדרתי.

יחידת תקשורת SerLCD יכולה לעמעם את תאורת הרקע אם יש צורך בחיסכון החשמל. בצידו האחורי של הלוח יש גם נגד משתנה לכוון הניגודיות (contrast) של התצוגה.

גרסת יחידת התקשורת SerLCD היא 2.5

תכונות:
  • PIC16F88 משתמש ב-UART מובנה לדיוק בתהליך התקשורת
  • מהירות עיבוד של 10MHz
  • זיכרון קליטה של עד ל-80 תווים
  • טרנזיסטור תאורה האחורית יכול לספק עד 1A
  • כל הרכיבים על מעגל אחד
  • יציאת PWM המחוברת לתאורה אחורית מאפשרת שליטה על עוצמת התאורה וצריכת הזרם
  • אתחול מהיר יותר
  • אפשרות להגדרה/ביטול/אפשור תצוגת האתחול בתוכנה

מאפיינים:

  • מספר תווים: 16
  • מספר שורות: 2
  • גודל תווים: 5x8 pixels
  • צבע תווים: צהוב
  • צבע רקע: כחול
  • צבע תאורה אחורית: ירוק
  • מתח עבודה: 5 V
  • תקשורת: TTL
  • אורך: 103 מ"מ
  • רוחב: 36 מ"מ
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 35 גרם
  • אריזה מינימלית: קופסה קטנה
