מודול זה לא נמכר יותר. תוכלו למצוא מסכים אחרם במחלקת ה-LCD גרפי.
זה הוא מודול עם מסך צבעוני ששימש בטלפונים ניידים של נוקיה מדגם 6100. תאורה אחורית של המסך מחוברת דרך מכפיל מתח הנמצא על המודול (מעלה את המתח ל-7V). בנוסף למסך יש גם RGB LED להצגת סטטוס ושני כפתורים. החיבור למודול נעשה בעזרת 12 פינים סטנדרטיים במרווחים של 2.54 מ"מ. החיבור מאפשר תקשורת טורית עם המסך.

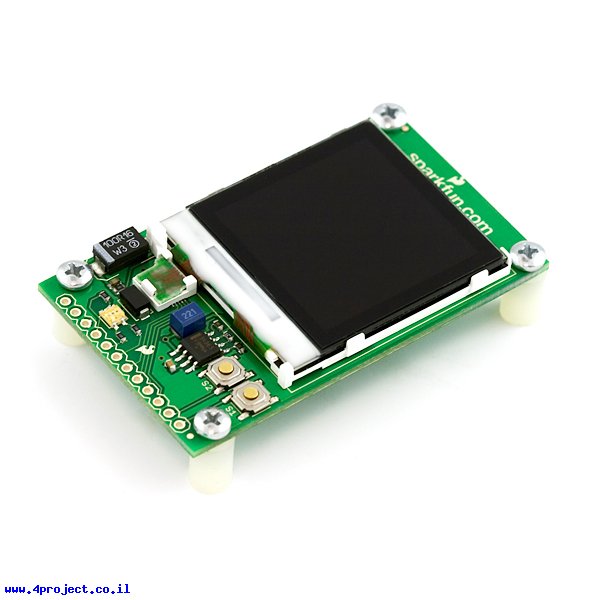

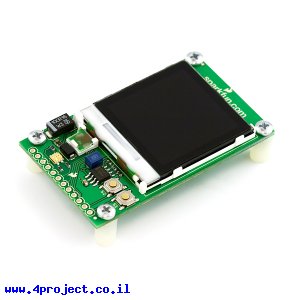

המודול מגיע עם מסך נוקיה 6100 מחובר ו-4 רגליות כמו שאפשר לראות על התמונה.
מסתבר שיש מספר מסכים דומים עם בקרים שונים והספק לא יכול להתחייב לסוג המסך שיגיע על המודול. יכול להיות שהבקר יהיה Epson S1D15G10 או Philips PCF8833. באינטרנט יש הרבה דוגמאות לעבודה עם שני סוגי הבקרים, חלק מהדוגמאות אפשר למצוא בקישורים.
פריסת פינים:
- +Vbat (מתח הזנה לדוחף תאורה אחורית)
- 3.3V (מתח לבקרה, צריך מתח מיוצב)
- אדמה
- Stat0 (סטטוס LED אדום, פעיל ב-0)
- Stat1 (סטטוס LED כחול, פעיל ב-0)
- Stat2 (סטטוס LED ירוק, פעיל ב-0)
- Reset
- DIO
- SCK
- CS
- S2 (כפתור 2, פעיל ב-0)
- S1 )כפתור 1, פעיל ב-0)
אפשר לספק את +Vbat ו-3.3V מאותו מקור כחף אבל הכרטיס יצרוך הרבה יותר זרם בהשוואה לחיבור מתח גבוה יותר ל +Vbat. הנה צריכת זרם משוארת בהתאם למתח המסופק ל +Vbat:
- חיבור 6V - צריכה 108ma
- חיבור 5V - צריכה 120ma
- חיבור 3.7V (סוללת Lipo תא אחד) - צריכה 243ma
- חיבור 3.3V - צריכה 324ma
מחלקות עם מוצרים דומים:
מאפיינים:
- רזולוציה: 128x128
- מספר צבעים: 4096
- מתח עבודה: 3.3 V
- תקשורת: SPI
- אורך: 63 מ"מ
- רוחב: 38 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט של בקר Epson (קובץ PDF)
- הסבר על ממשק המסך (תודה ל-Jim Lynch) (קובץ PDF)
- דוגמה של קוד ל-LPC2148, עובד עם שני הבקרים (קובץ ZIP)
- דוגמה של קוד ל-ATMega8, עובד עם בקר של Epson (קובץ ZIP)
- המון מידע בפורום LCDInfo
- דוגמת קוד לשליטה על נקודה
- דוגמה של קוד ל-ATMega32 (תודה ל-Jimbo)
- דוגמה של קוד ל- SAM7-P64 ARM (תודה ל-Jimbo) (קובץ ZIP)
- דוגמת פרוייקט 3D על PIC
- דוגמה של קוד ל-ATMega644/128/32/16 (תודה ל-Cathy)
- דוגמה ל-Linux driver (תודה ל-Zsolt)

נתוני משלוח (הסבר):
- משקל: 19 גרם
- אריזה מינימלית: קופסה קטנה
