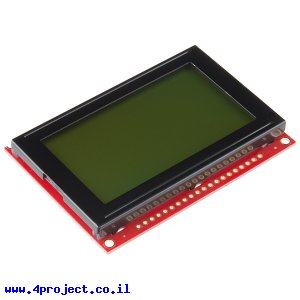

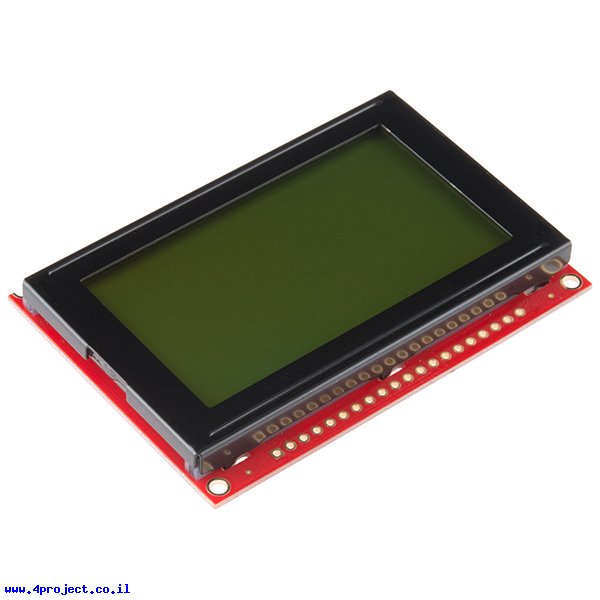

LCD גרפי שחור על ירוק, 128x64 STN, תאורת רקע

זה הוא מסך LCD גרפי ממוסגר ברזולוציה של 128x64 נקודות עם תאורת LED אחורית. זה הוא מסך איכותי מסוג STN עם ממשק מקבילי מאוד נוח לתכנות המסופק ע"י בקר KS0108B. באינטרנט אפשר למצוא הרבה דוגמאות קוד לעבודה עם מוצר זה. מודול זה כולל ממיר מתח שלילי על הלוח.

מחלקות עם מוצרים דומים:

• LCD גרפי - Graphical LCD

מאפיינים:

• רזולוציה: 128x64
• מספר צבעים: 2
• צבע תווים: שחור
• צבע רקע: ירוק
• מתח עבודה: 5 V
• תקשורת: Parallel
• אורך: 75 מ"מ
• רוחב: 52.7 מ"מ
• √RoHS

קישורים:

• מפרט של הבקר (קובץ PDF)
• מפרט של ה-LCD (קובץ PDF)
• הסבר עבודה עם המודול מבית Kronos Robotics (קובץ PDF)
• דוגמה של קוד ל-AVR

נתוני משלוח (הסבר):

• משקל: 47 גרם
• אריזה מינימלית: קופסה קטנה
