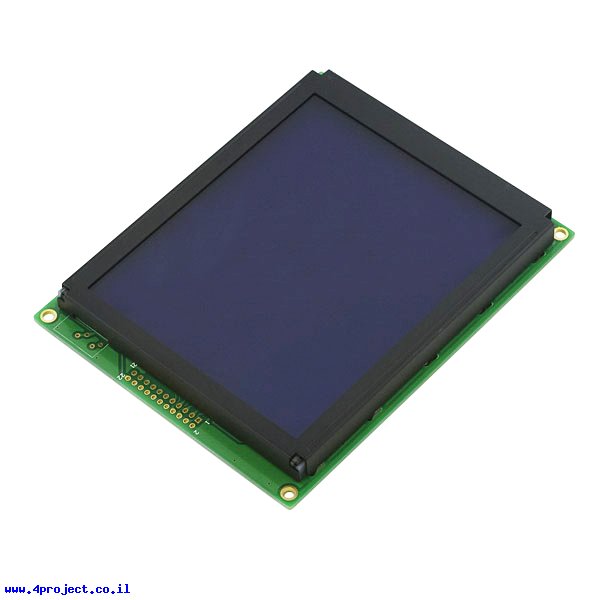

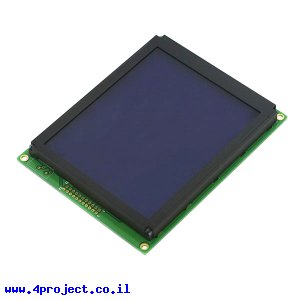

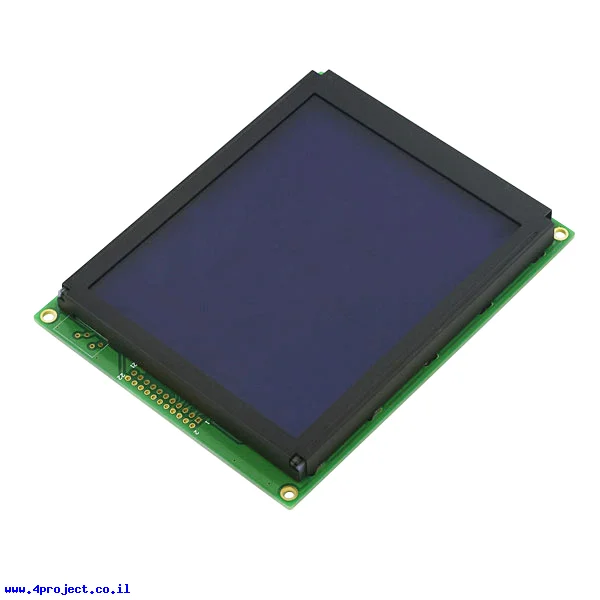

LCD גרפי לבן על כחול, 160x128 STN, תאורת רקע

זה הוא מסך STN LCD גדול, ממש גדול, 160 על 128 נקודות לבנות על רקע כחול עם תאורה אחורית. למסך יש ממשק מקבילי המסופק ע"י בקר T6963C של טושיבה. מתח העבודה והתאורה אחורית הוא 5V, כאשר המעגל כבר כולל רכיבים ליצירת מתח שלילי הדרוש לעבודת ה-LCD.

צריכת זרם של LCD כ-1mA
צריכת זרם של תאורה אחורית כ-200mA

מחלקות עם מוצרים דומים:

• LCD גרפי - Graphical LCD

מאפיינים:

• רזולוציה: 160x128
• מספר צבעים: 2
• צבע תווים: לבן
• צבע רקע: כחול
• צבע תאורה אחורית: לבן
• מתח עבודה: 5 V
• תקשורת: Parallel
• אורך: 129 מ"מ
• רוחב: 102 מ"מ

קישורים:

• מפרט של LCD (קובץ PDF)
• מפרט של בקר T6963C (קובץ PDF)
• הסבר עבודה עם הבקר (קובץ PDF)
• הסבר נוסף (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 244 גרם
• אריזה מינימלית: קופסה קטנה
