מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת LCD גרפי.

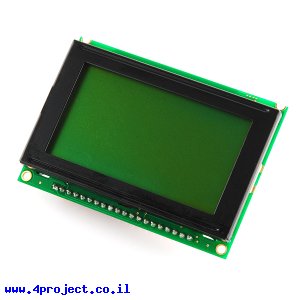

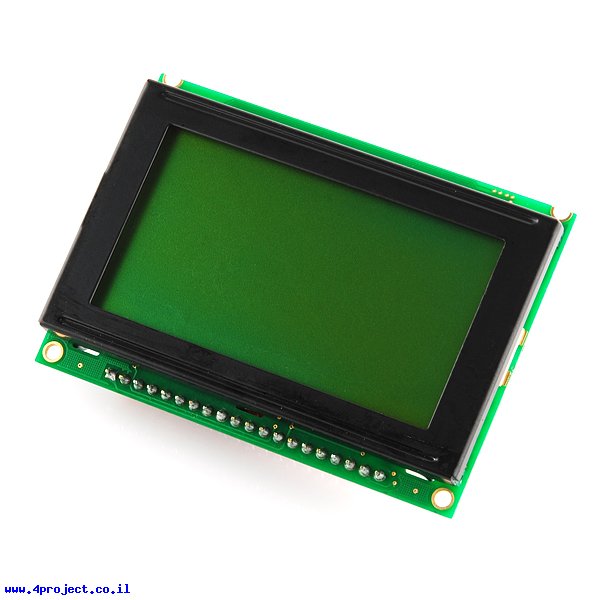

זה הוא מסך LCD STN עם מתאם תקשורת טורית מורכב על המעגל. מתאם תקשורת מאפשר לא רק לכתוב טקסט על המסך אלא גם לצייר קווים, עיגולים, מלבנים, לשלוט על נקודות מסויימות, למחוק איזור מסויים על המסך, לשלוט על התאורת רקע ולשנות מהירות תקשורת.
המודול מופעל בעזרת מתח 6-7V, כאשר הכניסות הלוגיות הן 0-5V.
אפשר להגדיר מהירות חיבור בערכים סטנדרטיים בין 4800 ל-115200bps.
מחלקות עם מוצרים דומים:
מאפיינים:
- רזולוציה: 128x64
- מספר צבעים: 2
- צבע תווים: שחור
- צבע תאורה אחורית: ירוק
- מתח עבודה: 6 - 7 V
- תקשורת: Serial
- אורך: 76.2 מ"מ
- רוחב: 50.8 מ"מ
קישורים:
- מפרט טכני (קובץ PDF)
- דוגמה של קוד ל-ATMega168 (קובץ ZIP)
- ספריה גרפית ל-LCD (קובץ ZIP)
- עמוד ה-SourceForge של הספריה הגרפית
נתוני משלוח (הסבר):
- משקל: 53 גרם
- אריזה מינימלית: קופסה קטנה
