תחליף:
כרטיס זה לא נמכר יותר, אפשר לקחת אחד מכרטיסי Arduino הרגילים ולחבר אליהם מודול תקשורת BlueTooth כדי ליצוא אותה התנהגות.

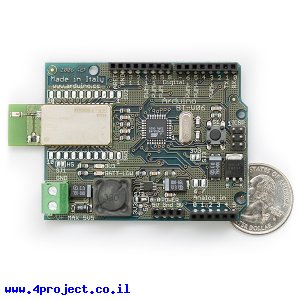

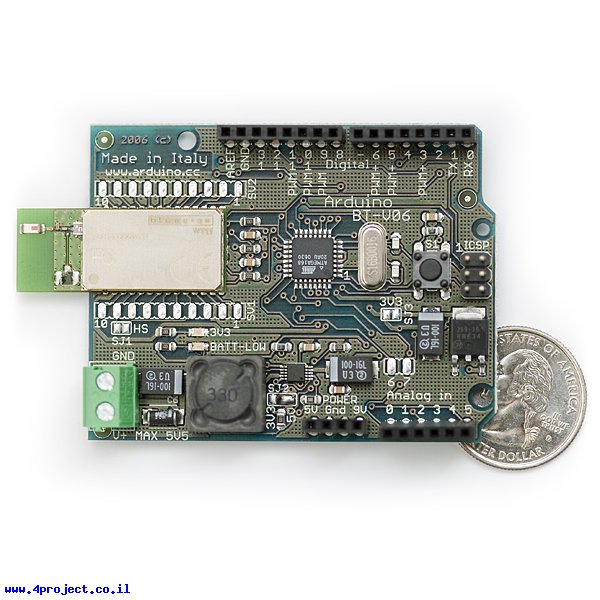

זה הוא ה-Arduino המפורסם שמאפשר לכם לעשות אתו הכל בלי לחבר אותו למחשב, כל זה דרך חיבור ה-Bluetooth. לכרטיס זה יש ממיר DC-DC שמאפשר להפעיל אותו החל מ-1.2V, אבל מגביל את המתח המקסימלי ל-5.5V
מתח גבוהה מזה או חיבור מתח הפוך ירוג את הכרטיס!
כרטיס זה מבוסס על בקר ATMega168 SMD מה שמאפשר לקבל עוד 3 יציאות PWM ועוד 2 כניסות אנלוגיות.
רכיב ה-Bluetooth הוא Bluegiga WT11, גרסת ה-iWrap (יתר הפרטים באתר המצורף). פין 7 מחובר לקו ה-Reset של רכיב ה-Bluetooth. אפשר לשלוט על הרכיב מתוכנה. לרכיב יש הגדרות קבועות למהירות של 115200bps, שם הכרטיס שיופעיה בסריקת Bluetooth יהיה ARDUINOBT וסיסמת ההתחברות היא 12345.
הבקר מגיע עם תוכנת אתחול שמאפשרת לתכנת את הכרטיס דרך Bluetooth. אל תשכחו שעל הכרטיס אין בכלל מחבר USB, כך שתצטרכו להשתמש בתקשורת Bluetooth לכל דבר (תכנות, דבאג וכו').
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Bluetooth
- בקר: ATMega168
- מתח עבודה: 1.2 - 5.5 V
- מספר קווי DIO: 14
- מספר קווי PWM: 9
- מספר קווי ADC: 8
- זיכרון FLASH: 16 KBytes
- זיכרון RAM: 1 KBytes
- זיכרון EEPROM: 512 Bytes
- תדר: 16 MHz
- תקשורת: Bluetooth ,UART TTL,SPI ,I2C
- √RoHS
נתוני משלוח (הסבר):
- משקל: 30 גרם
- אריזה מינימלית: קופסה קטנה
