תחליף:
מוצר זה הוחלף בגרסה חדשה של הכרטיס הכוללת 2 יציאות ADC נוספות.

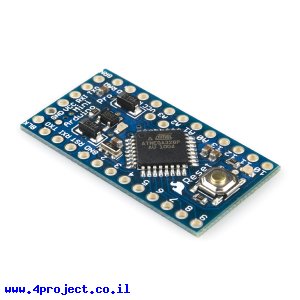

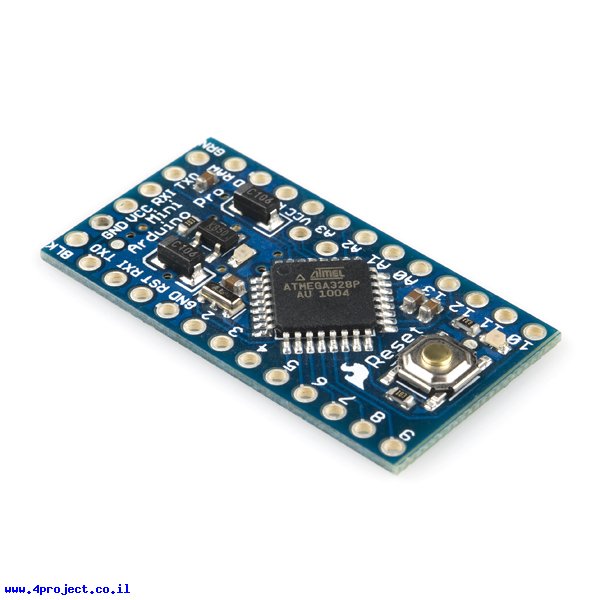

הגישה המינימליסטית ל-Arduino של SparkFun. זה הוא כרטיס Arduino Pro Mini המבוסס על ATMega328, רץ ב-8MHz ועובד ב-3.3V. זה הוא אחד מכרטיסי Arduino הקטנים שיש, שוקל פחות מ-2 גרם.
כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך. הכרטיס יכול לקבל מתחים של 3.3-12V וכולל הגנות מפני מתח גבוהה, הפוך וקצרים. הספקת זרם מקסימלית של 150mA.
סדרת ה-Pro מיועדת למי שמבין את המגבלות של עבודה עם 3.3V, הלחמות המחברים וחוסר בקר ה-USB על הלוח, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Uno.
מבחינת פריסת הפינים כרטיס זה זהה לדגם ה-Mini. כדי להוזיל עלויות היצרן השתמש ברכיבי SMD ומעגל דו-שכבתי.
כדי לתכנת את הכרטיס צריך לחבר אותו למתאם FTDI Basic שתומך באתחול הכרטיס אחרי צריבה או לכבל FTDI, רק שהוא לא יוכל לאתחל את הכרטיס אוטומטית, תצטרכו ללחוץ לבד על כפתור ה-Reset.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Pro Mini 328
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 3.3 - 12V
- זרם ליציאת IO: 40mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 8 MHz
- תקשורת: UART TTL,SPI ,I2C
- אורך: 33 מ"מ
- רוחב: 18 מ"מ
קישורים:
- אתר Arduino הרשמי
- עמוד רשמי של Arduino Pro Mini
- הסבר על הכרטיס
- מפרט שפת התכנות
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
