מגן Arduino - ערכת אב-טיפוס - גרסה קודמת

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני ארדואינו - Arduino shields.

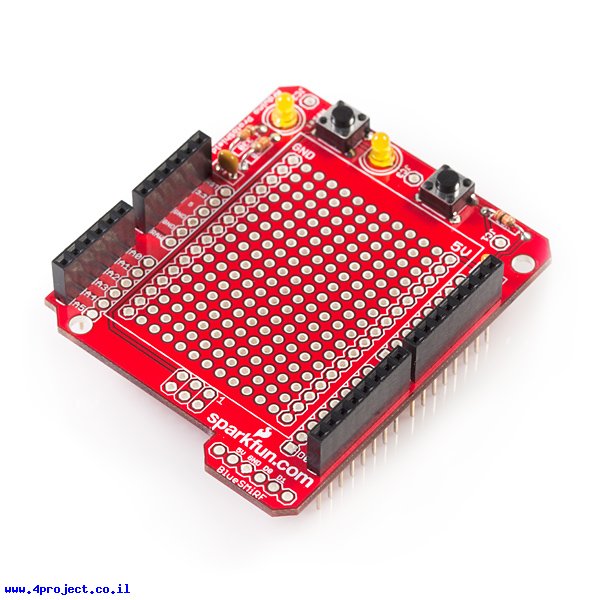

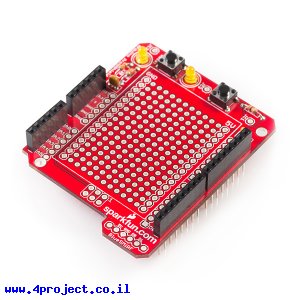

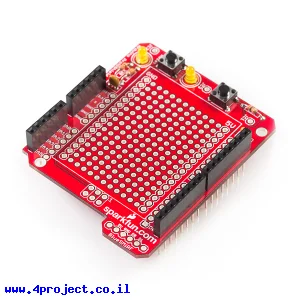

ערכת מגן אב-טיפוס זה מתאימה לכרטיסי פיתוח Arduino Duemilanove, UNO, Leonardo וכרטיסי ה-Pro. המגן נותן לכם איזור לפיתוח, שני לדים, כפתור לשימוש כללי וכפתור ה-Reset שמובא לקומה העליונה. גודל המגן מתאים גם למטריצה קטנה (לא מצורפת לערכה) אם אתם לא רוצים להתעסק עם הלחמת רכיבים.
באיזור הפיתוח של הכרטיס יש פסי GND ו-5V. לד אחד נותן חיווי חשמל ובשני אפשר להשתמש כחיווי סטטוס.

הערכה מגיעה כאוסף רכיבים שצריך להלחים לבד. הערכה לא כוללת הוראות הרכבה, אבל מצורף קישור להסבר על הרכבת הערכה (באנגלית). הלחמה של הרכיבים לא צריכה להיות קשה כי כולם מורכבים בחורים (PTH), אבל שימו לב לכיוון הלדים לפני ההלחמה.

הערכה כוללת:

• 1 מעגל מודפס אב-טיפוס
• 2 סוקטים בעלי 8 רגליים ארוכות
• 2 סוקטים בעלי 6 רגליים ארוכות
• 2 לדים צהובים 5 מ"מ
• 2 נגדים 330 אום
• 2 כפתור לחיצה
• 1 נגד 10K אום
• 2 קבלים קרמיים 0.1uF

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 18 גרם
• אריזה מינימלית: קופסה קטנה
