תחליף:
הגרסה החדשה של מגן ה-Joystick כוללת איזור מחורר להלחמת רכיבים נוספים.

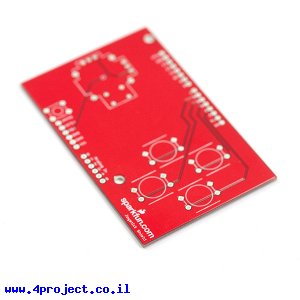

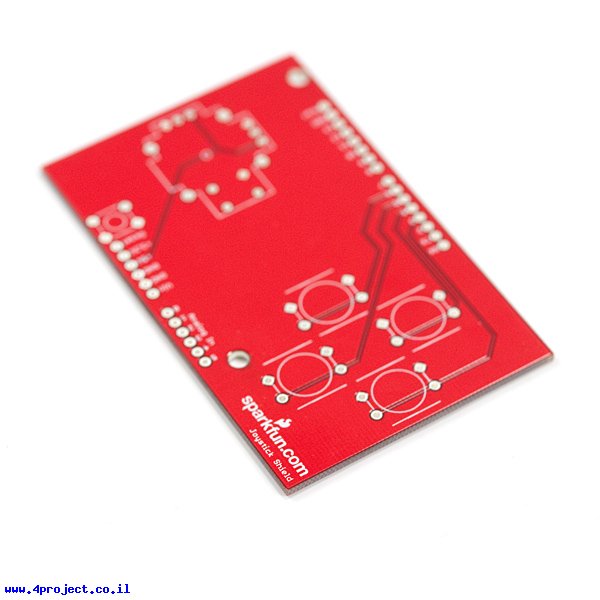

עם מגן ה-Joystick שיושב מעל ה-Arduino תהפכו את הכרטיס לבקר שליטה פשוט. 5 כפתורים (4 + אחד מתחת ל-Joystick) ו-Joystick אצבע בעל שני צירים יספקו לכם בקר הדומה לבקרי Nintendo הישנים.
הכפתורים מחוברים לקווים 2 עד 6 וכשלחוצים הם יספקו אדמה לפינים (קווי Arduino מחוברים עם נגד pull-up, כך שהכניסה תספק 1 לוגי כשהכפתורים לא לחוצים). תנועה אנכית של ה-Joystick תיצר מתח ליניארי בקו 0 התואם למיקום ה-Joystick. תנועה אופקית תספק מתח בקו אנלוגי 1.
מוצר זה הוא רק מעגל מודפס - אתם תצטרכו לרכוש את הכפתורים וה-Joystick בנפרד ולהרכיב את הכל לבד. הנה רשימה של דברים שתצטרכו בנוסף למעגל מודפס כדי להפעיל את המגן:
- 4 כפתורי לחיצה מרובעים 12 מ"מ
- 1 Joystick אצבע
- 1 כפתור לחיצה מרובע קטן 6 מ"מ (להוצאת כפתור Reset של ה-Arduino לקומה העליונה)
- 2 סוקטים בעלי 8 רגליים ארוכות
- 2 סוקטים בעלי 6 רגליים ארוכות
מחלקות עם מוצרים דומים:
מאפיינים:
קישורים:

נתוני משלוח (הסבר):
- משקל: 15 גרם
- אריזה מינימלית: מעטפה רגילה
