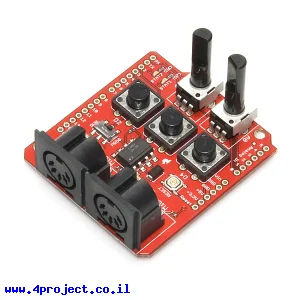

מגן Arduino MIDI - גרסה קודמת

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino.


מגן ה-MIDI מאפשר ל-Arduino להשתמש בפרוטוקול תקשורת MIDI כדי שתוכלו לשלוט על מכשירים מוזיקאליים. פרוטוקול MIDI דומה מאוד לפרוטוקול תקשורת טורית כך שאתם יכולים להשתמש בקווי ה-UART של ה-Arduino כדי לשלוח ולקבל הודעות ה-MIDI.

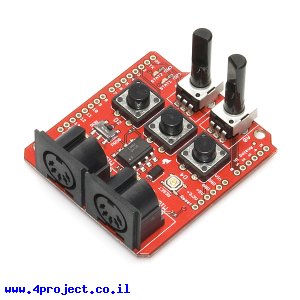

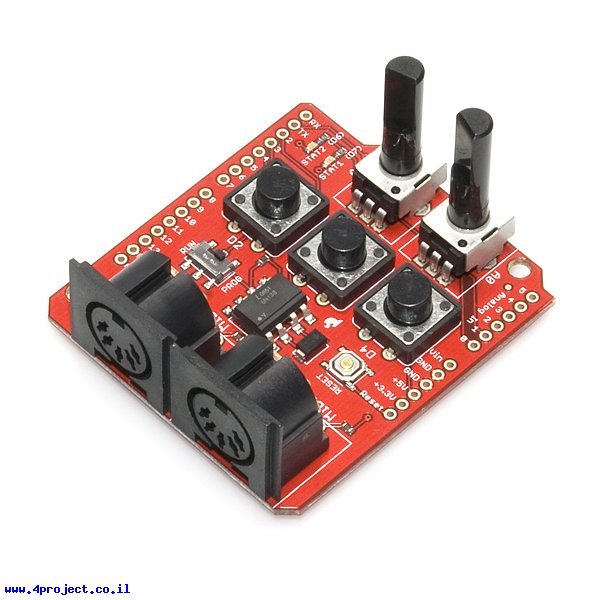

מגן ה-MIDI מספק חיבורי MIDI-IN ו-MIDI-OUT מוגנים בממסר אופטי. את המגן אפשר לחבר ישירות מעל כרטיס ה-Arduino וכך ליצר חיבור בין חיבור MIDI-IN לקו ה-Rx של ה-Arduino ו-MIDI-OUT לקו ה-Tx שלו. נגדים המשתנים מחוברים לקוים אנלוגיים 1 ו-2, אפשר להשתמש בהם לשליטה על ה-Volume, גובה של צליל או כל דבר אחר שתרצו. שלושת הכפתורים מחוברים לקוים D2-4. יש גם כפטור ה-Reset ולדים אדום וירוק לחיווי סטטוס. מפסק ה-RUN/PROG מאפשר לכם לתכנת את ה-Arduino דרך חיבור טורי מבלי לשלוף את המגן.

שימו לב:
המגן מגיע כערכה בה מחברי ה-MIDI, כפתורים ונגדים משתנים לא מולחמים. המגן מגיע בלי סוקטים לצורך חיבורו לכרטיס Arduino.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• חיבור: 2x MIDI
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• דוגמה של קוד (קובץ ZIP)
• הדרכה על שימוש ב-MIDI (אנגלית)

נתוני משלוח (הסבר):

• משקל: 29 גרם
• אריזה מינימלית: קופסה קטנה
