מודול ממיר מתח (מוריד) 12V/4.5A - דגם D36V50F12

מספר קטלוגי: 4P-240009 / POL-4095
מחיר / מחירים
135.70 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 12

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 12 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

מודול ממיר מתח (מוריד) 12V/4.5A - דגם D36V50F12
לחץ להגדלה
התמונות להמחשה בלבד

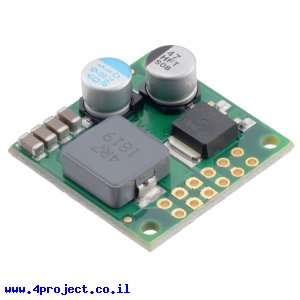

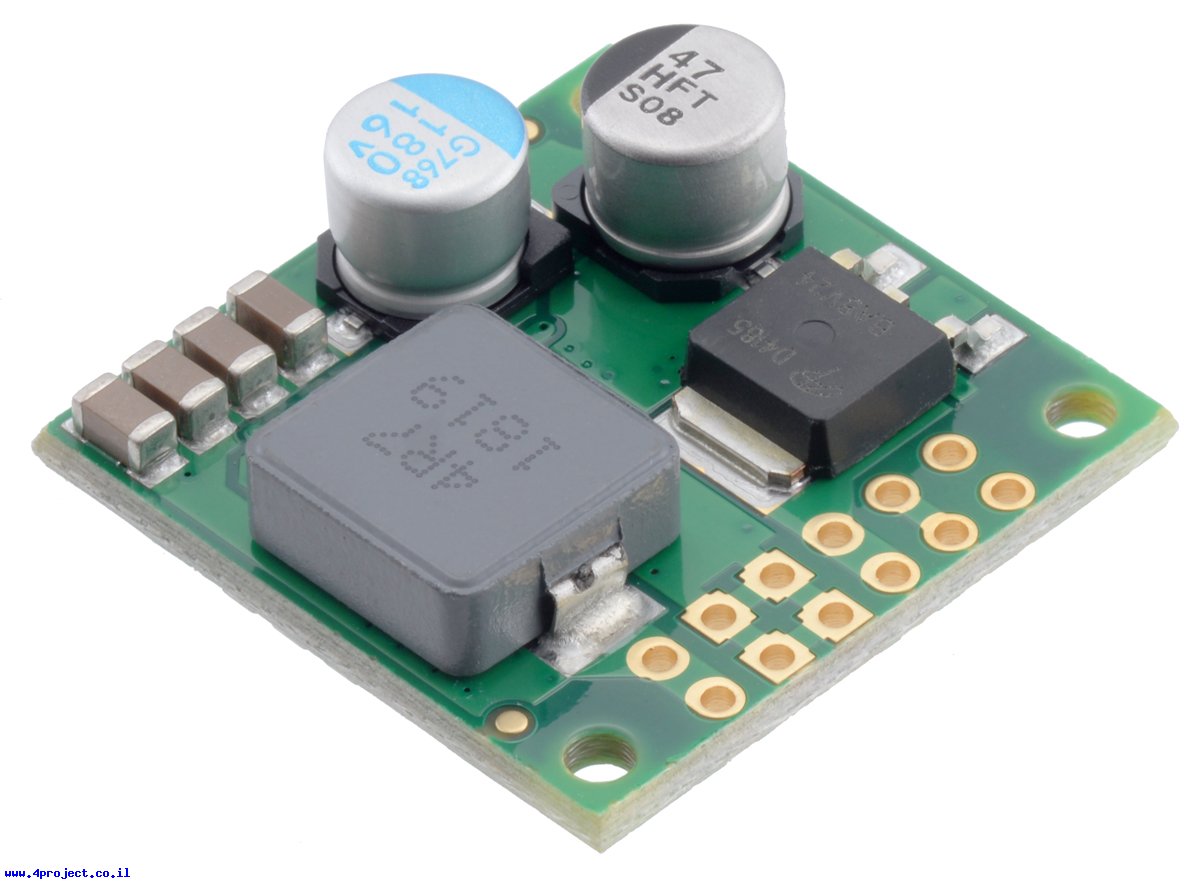

זהו מודול ממיר מתח מדגם D36V50F12.

מודול זה יכול להוריד את מתח הכניסה בין 13.3 ל-50V בצורה יעילה מאוד למתח יציאה קבוע של 12V בדיוק של 4%.

הרכיב יכול לספק בין 2.3 ל-6.5A, תלוי במתחי כניסה, טמפרטורת הסביבה ואוורור.

מה שמאפיין את הרכיבים מסדרת ה-D36V50Fx הוא מתח הכניסה המקסימלי שיכול להגיע עד 50V, זרם יציאה גבוה, הגנות, מצב LowPower וחיווי PowerGood.

כל קווי המודול מחוברים ב-2 שורות. חלק גדול מהקווים משוכפלים בשתי השורות (GND, VIN, VOUT, VRP), רק הקווים EN ו-PG לא משוכפלים. שימו לב, שאם אתם מלחימים מחברי שורות לכל הקווים של המודול, אל תכניסו אותו למטריצה, אחרת קו ה-EN ו-PG יקוצרו. אם תשימו לב, בתמונה בה המודול מחובר למטריצה, הקו PG לא מחובר למחבר המולחם.

הקווים של המודול הם:
  • GND - אדמה
  • VIN - כניסת המתח
  • VOUT - יציאת המתח
  • VRP - מתח הכניסה לאחר הגנת מתח הפוך (עד 40V)
  • EN - Enable - אפשור המודול
  • PG - PowerGood - מציין איכות מתח היציאה

קו ה-EN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-1.2V) המודול נכנס למצב שינה ויצרוך בין 10uA ל-20uA לכל וולט ב-VIN.
כאשר הקו מקבל מתח מעל 1.35V המודול יכנס לפעולה ויספק את הזרם.
אם אתם לא צריכים לשלוט על קו זה, תוכלו להשאיר את קו ה-EN באוויר, הוא מחובר ל-VIN דרך נגד PullUp כברירת מחדל.
קו ה-EN מאפשר לקבוע מתח מדוייק לכיבוי של המודול, אפשר לעשות זאת דרך מחלק מתח למתח הכניסה, וכך לדוגמה להגן על הסוללה המזינה את הפרוייקט מלהתרוקן מתחת לרמת מתח מסויימת.

קו ה-PG הוא יציאת open-drain שדורשת נגד Pull-Up כדי לעבוד עם הקו. כאשר מתח היציאה עולה ב-20% מעל המתח המתוכנן או יורד 10% מתחת למתח הרצוי, יציאת PG תהיה ב-Low.

לרכיב זה יש הגנה מפני מתח הפוך (עד 40V), קצר, צריכת זרם גבוהה, טמפרטורת יתר והוא מכיל גם מנגנון התחלה רכה, המגן על המערכת מפני זרם התחלתי לא יציב.

לרכיב יש שני חורים להרכבה בקוטר 2.2 מ"מ המתאימים לברגים M2.

הרכיב מגיע עם שורה של פינים ישרים הדורשים הלחמה.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: D36V50F12
  • יצרן: Pololu
  • מתח כניסה: up to 50V
  • מתח עבודה: 12V
  • זרם: 4.5A
  • אורך: 12.7 מ"מ
  • רוחב: 12.7 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 7 גרם
  • אריזה מינימלית: קופסה קטנה
