מגן Arduino - ערכת הסכנה - גרסה קודמת

מספר קטלוגי: 4P-241
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

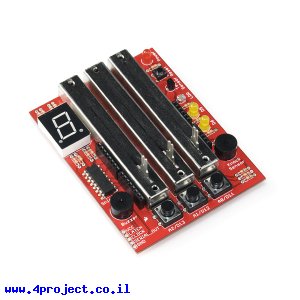

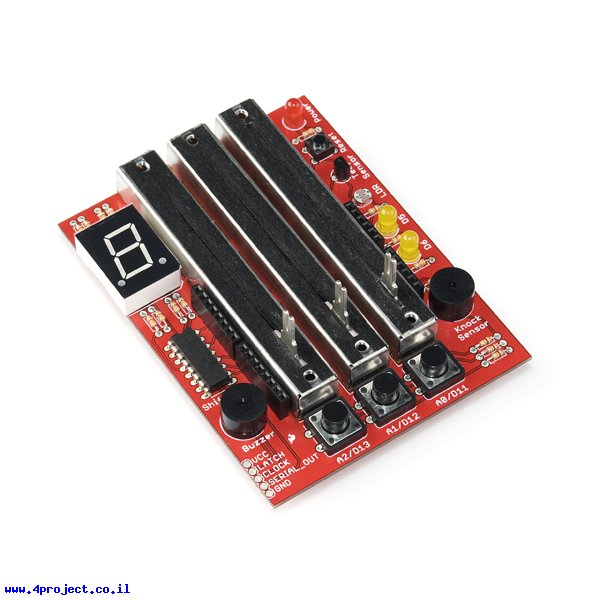

מגן Arduino - ערכת הסכנה - גרסה קודמת
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
ערכה זו הוחלה בגרסה עדכנית יותר של ערכת הסכנה.


מגן הסכנה מורכב על רכטיס Arduino או Arduino Pro ומספק לכם מגון רחב של אפשרויות קלט ופלט מגניבים ושימושיים.

למגן יש את התכונות הבאות:
  • 3 נגדים משתנים ליניאריים המחוברים לקוים אנלוגיים 0-2
  • לדים המחוברים ליציאות PWM דיגיטליות 5 ו-6, מה שמאפשר בקלות לשלוט על עוצמת ההארה שלהם
  • 3 כפתורים המחוברים לקוים דיגיטליים 10-12. קוים אלה יציגו 0 לוגי כשהכפתור לחוץ
  • חיישן אור המספק אות אנלוגי מחובר לקו 3
  • חיישן טמפרטורה המספק אות אנלוגי מחובר לקו 4
  • shift register 8 bit המחובר כדי לשלוט על תצוגת 7Segment
  • שני זמזמים, אחד מחובר כרמקול והשני מחובר לכניסה אנלוגית ויכול לשמש כחיישן נקישה

הערכה מגיעה כאוסף רכיבים שאתם תצטרכו להלחים לבד. הלחמה של הרכיבים לא צריכה להיות קשה כי כולם מורכבים בחורים (PTH), אבל שימו לב לכיוון הלדים לפני ההלחמה.

הערכה כוללת:
  • 1 מעגל מודפס של המגן
  • 3 נגדים משתנים ליניאריים 10K אום
  • 1 רכיב תצוגה 7Segment כחול
  • 1 shift register 8 bit 74HC595
  • 1 חיישן טמפרטורה TMP36
  • 1 חיישן אור קטן
  • 2 זמזמים
  • 1 לד אדום
  • 2 לדים צהובים
  • 1 כפתור קטן (להוצאת ה-Reset לקומה עליונה)
  • 3 כפתורים מרובעים 12 מ"מ
  • 11 נגדים 330 אום
  • 4 נגדים 10K אום
  • 1 נגד 1M אום 1/6 וואט
  • 2 סוקטים בעלי 8 רגליים ארוכות
  • 2 סוקטים בעלי 6 רגליים ארוכות

מחלקות עם מוצרים דומים:

מאפיינים:

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 89 גרם
  • אריזה מינימלית: קופסה קטנה
