יש לנו גרסה חדשה של מגן Arduino microSD המוסיפה תיאום מתח ל-3.3V לכל הקווים ומעדכנת את הצורה שלו לגרסה R3 של כרטיסי Arduino.
אין מספיק זכרון לפרוייקט שלכם? מגן ה-microSD מספק ל-Arduino שלכם גישה לכרטיס זכרון Flash, כך שתוכלו להשתמש בו לשמירת נתונים הנאספים או לצרכים אחרים.
זו היא גרסה שניה של המגן שבה כל קוי התקשורת בין Arduino לכרטיס זכרון עוברים דרך מתאם מתח ל-3.3V.
תקשורת עם כרטיסי ה-microSD נעשת דרך ממשק ה-SPI. קוי SCK, DI ו-DO של סוקט כרטיס הזכרון מחוברים לקוי ה-SPI של ה-Arduino, שהם D11-13 וקו ה-CS מחובר ל-D8. אם אתם מתכוונים שהשתמש באחת מספריות FAT המופצות כ-Open Source כמו FAT16 או SDFat, תדאגו לשנות את הקוד כדי שיתאים למיקום קו ה-CS. רוב הספריות יוצאות מהנחה שקו ה-CS מחובר לפין D10, צריך שלנות את זה ל-D8.
המגן כולל גם מקום עבודה להלחמות עם 13x12 חורים במרווחים של 2.54 מ"מ.

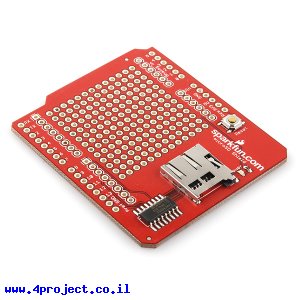

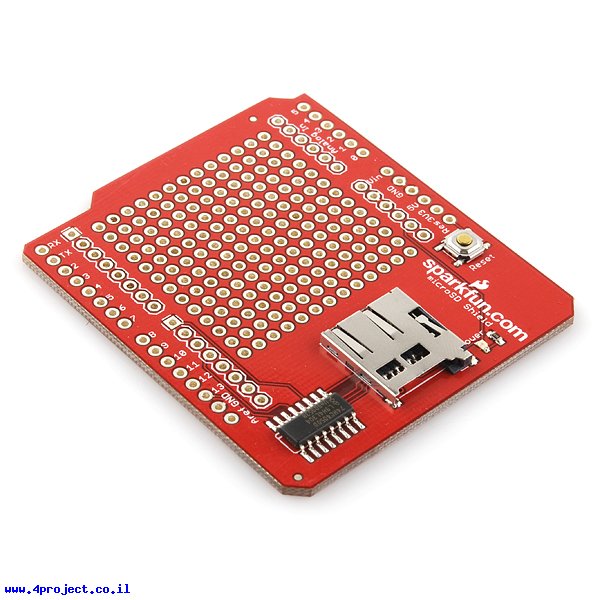

המגן מגיע עם רכיבים הבאים מולחמים על המעגל: סוקט של microSD, לד אדום לחיווי מתח, רכיב המרת מתח וכפתור ה-Reset. המגן מגיע בלי כרטיס זכרון microSD ובלי סוקטים לחיבור המגן לכרטיס Arduino, מומלץ להשתמש בסוקטים עם 6 ו-8 רגליים ארוכות.
מחלקות עם מוצרים דומים:
מאפיינים:
- חיבור: microSD
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 11 גרם
- אריזה מינימלית: מעטפה מרופדת
