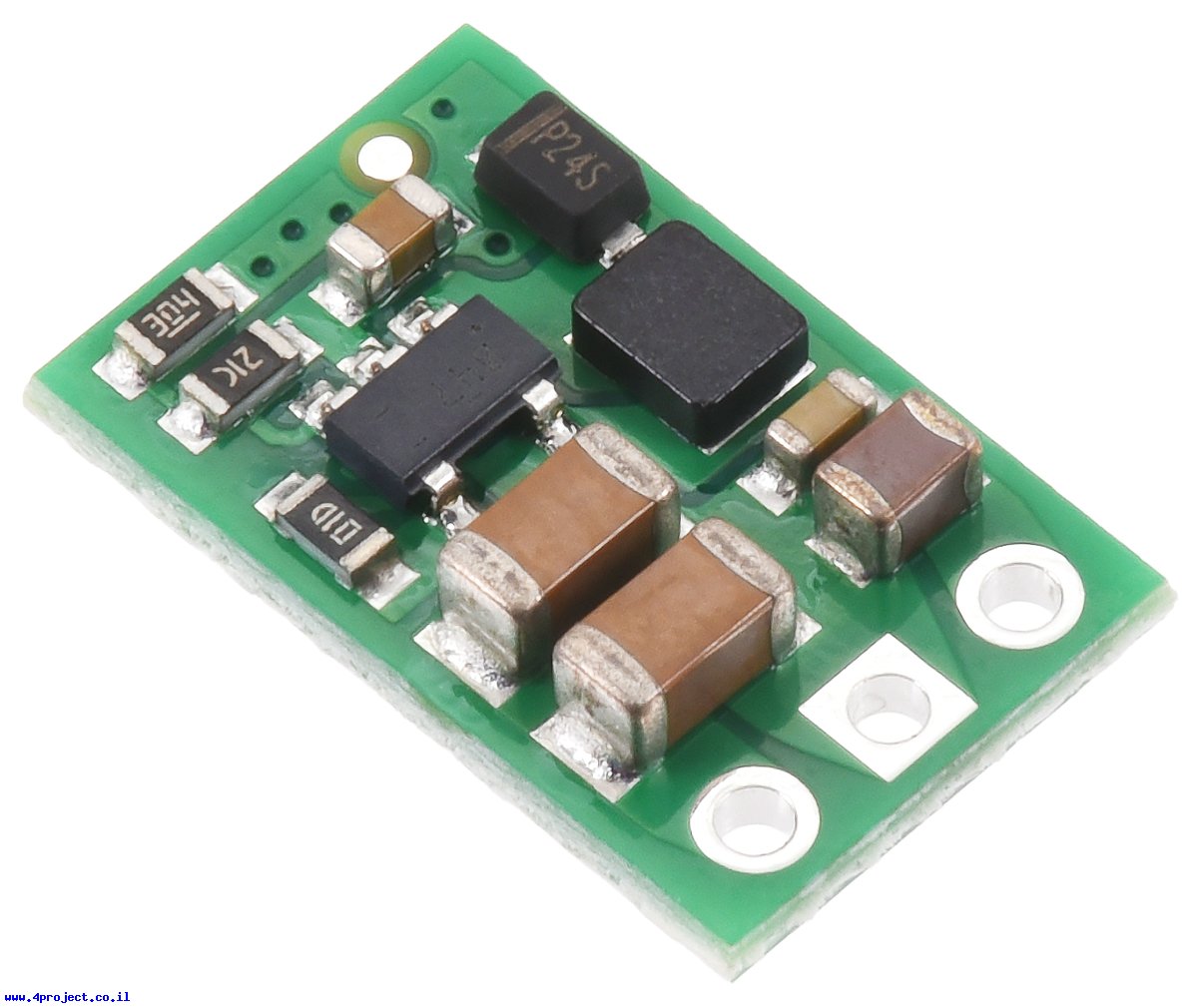

מודול זה יכול להמיר את מתח הכניסה החל מ-2.6V בצורה יעילה מאוד למתח יציאה קבוע של 24V.
הרכיב יכול לספק עד 0.75A, תלוי במתחי הכניסה והיציאה ומאפייני הסביבה. ראו תמונה עם גרף הזרם בהתאם למתח כניסה.
לרכיב יש 3 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
הרכיב מגביל את הזרם העובר דרכו ל-2.2A כדי למנוע קפיצות התחלתיות. אחרי זה מצליח לטפל ב-0.75A בכניסה במשך דקות ארוכות בלי להפעיל הגנה של מפני התחממות יתר. הביצועים האמיתיים תלויים מאוד במתחי כניסה ויציאה, טמפרטורה של הסביבה ואוורור.
שימו לב:
למודול זה יש מבנה טיפוסי לממירים המעלים את המתח, כך שהיציאה מחוברת לכניסה דרך דיודה וסליל, בלי שמשהו יוכל למנוע זרימה של הזרם ביניהם. מה שאומר שמתח בכניסה יוכל לעבור ליציאה, גם אם הוא גבוה יותר ממה שהרכיב אמור להוציא. מה שחושף את המעגל לבעיות של קצר או עומס יתר. אלה יכולים להרוס את הרכיב. למודול זה אין הגנה מפני חיבור מתח הפוך!
לסדרת הממירים האלה ישנם דגמים המספרים מתחים שונים וכולם נראים בדיוק אותו הדבר. אם אתם משתמשים בכמה דגמים שונים של רכיבים אלה, מומלץ לסמן על גבם את מתח המוצא.
הרכיב מגיע ללא שורות פינים. אפשר לרכוש שורת פינים ישרים או בזווית, שתצטרכו להלחים לבד.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: U3V9F24
- יצרן: Pololu
- סוג המרה: מעלה מתח
- מתח כניסה: 2.6V~20V
- מתח עבודה: 24V
- זרם: 750mA
- אורך: 13.6mm
- רוחב: 8.6mm
- גובה: 2.8mm
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
