כרטיס פיתוח PIC 8 Pin

מספר קטלוגי: 4P-251
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

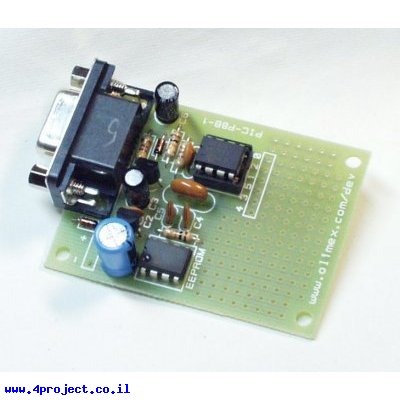

כרטיס פיתוח PIC 8 Pin
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
אין לנו יכולת לספק כרטיס זה, בדקו מחלקת כרטיסי פיתוח PIC לכרטיסים דומים או תבנו אחד כזה בעצמכם.


כרטיס פיתוח לבקרי PIC עם 8 רגליים הכולל זכרון 8K EEPROM חיצוני ע"י רכיב 24C08, מעגל ספק מתח מיוצב המבוסס על 78L05 וקבלי סינון, רזונטור 4MHz, חיבור RS232 ומקום לפיתוח. יש שני חורים קטנים להלחמת קוי מתח Vdd ו-Gnd, כל דבר מעל 7V יעבוד, מייצב 78L05 ידאג לכל השאר.

שימו לב:
הלוח מגיע בלי מחבר ICSP/ICD. תוכלו לחווט חיבור ל-ICSP בעצמכם או להוציא את הבקר כדי לצרוב אותו ולהחזיר בחזרה.

לכרטיס יש 4 חורים להרכבה בקוטר 3.3 מ"מ.

הלוח מגיע בלי בקר PIC מורכב, תוכלו למצוא בקר מתאים במחלקת השבבים.

מחלקות עם מוצרים דומים:

מאפיינים:

  • בקר: PIC
  • אריזה: DIP 8 pin
  • תקשורת: Serial
  • חיבור: DB-9
  • אורך: 81 מ"מ
  • רוחב: 43 מ"מ
  • √RoHS

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 34 גרם
  • אריזה מינימלית: קופסה קטנה
