אין לנו יכולת לספק כרטיס זה, בדקו מחלקת כרטיסי פיתוח PIC לכרטיסים דומים או תבנו אחד כזה בעצמכם.

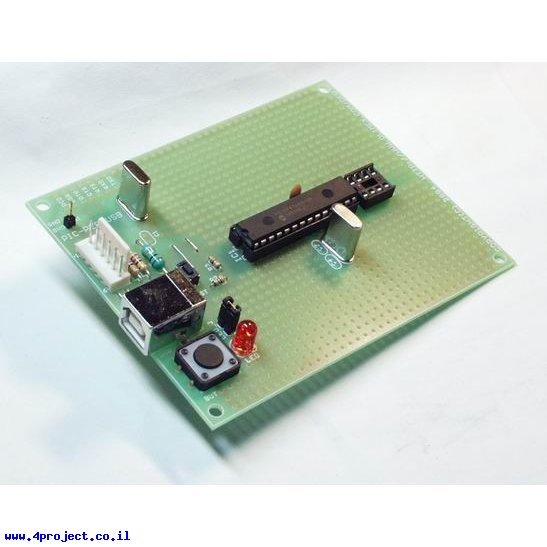

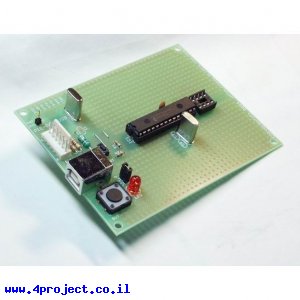

כרטיס פיתוח לבקרי PIC עם 28 רגליים עם מעגל תקשורת USB מובנה על הלוח. החשמל ותקשורת טורית מסופקים ע"י רכיב FTDI FT232M. אתם לא צריכים לעושות כלום, פשוט מחברים את כבל USB מהמחשב לכרטיס, והתקן תקשורת טורית חדש יופיע ב-Windows.
על המעגל תמצאו סוקט 8 פין ל-I2C EEPROM מוכן לעבודה, עם נגדי pull-up וחיבור לבקר. מתח למעגל מגיע מחיבור USB המסוגל לספק עד 500mA.
אנחנו לא ממליצים להשתמש ברכיב PIC עם USB מובנה יחד עם כרטיס זה. תאום בין USB לתקשורת טורית כבר נעשה ע"י רכיב ה-FTDI. אם אתם רוצים להתנסות עם בקרי PIC שיש להם USB מובנה, אנחנו ממליצים להשתמש בכרטיס פיתוח רגיל עם בקר 18FX550 ולהוסיף מחבר USB בעצמכם.
הכרטיס כולל גביש 20MHz ורכיבים הדרושים מסביבו, כפתור ומעגל Reset, כפתור לשימוש כללי, חיבור לתקשורת ICD/ICSP, לד שמחובר עם גשרון (jumper) ל-RA0 ומקום לפיתוח.
לכרטיס יש 4 חורים להרכבה בקוטר 3.3 מ"מ.
הלוח מגיע בלי בקר PIC מורכב ובלי רכיב EEPROM, תוכלו למצוא את הרכיבים במחלקת השבבים.
שימו לב:
לא לחבר צורב ICSP כשהמעגל מחובר ל-USB, צורבים PG1 ו-PG2 יכולים לגרום לרכיבי ספק הכח להתחמם יותר מדי.
מחלקות עם מוצרים דומים:
מאפיינים:
- בקר: PIC
- אריזה: DIP 28 pin
- תקשורת: USB ,ICSP
- חיבור: USB-B
- אורך: 100 מ"מ
- רוחב: 80 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 61 גרם
- אריזה מינימלית: קופסה קטנה
