מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח ל-PIC.

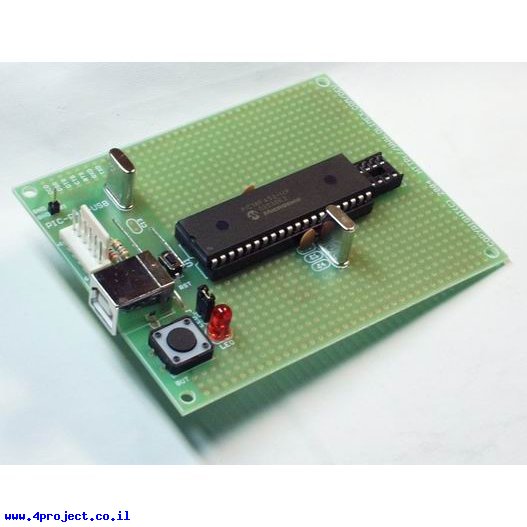

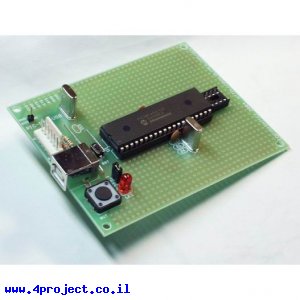

כרטיס פיתוח לבקרי PIC עם 40 רגליים עם מעגל תקשורת USB מובנה על הלוח. החשמל ותקשורת טורית מסופקים ע"י רכיב FTDI FT232M. אתם לא צריכים לעושות כלום, פשוט מחברים את כבל USB מהמחשב לכרטיס, והתקן תקשורת טורית חדש יופיע ב-Windows.
על המעגל תמצאו סוקט 8 פין ל-I2C EEPROM מוכן לעבודה, עם נגדי pull-up וחיבור לבקר. מתח למעגל מגיע מחיבור USB המסוגל לספק עד 500mA.
אנחנו לא ממליצים להשתמש ברכיב PIC עם USB מובנה יחד עם כרטיס זה. תאום בין USB לתקשורת טורית כבר נעשה ע"י רכיב ה-FTDI. אם אתם רוצים להתנסות עם בקרי PIC שיש להם USB מובנה, אנחנו ממליצים להשתמש בכרטיס פיתוח רגיל עם בקר 18FX550 ולהוסיף מחבר USB בעצמכם.
הכרטיס כולל גביש 20MHz ורכיבים הדרושים מסביבו, כפתור ומעגל Reset, כפתור לשימוש כללי, חיבור לתקשורת ICD/ICSP, לד שמחובר עם גשרון (jumper) ל-RA0 ומקום לפיתוח.
לכרטיס יש 4 חורים להרכבה בקוטר 3.3 מ"מ.
הלוח מגיע בלי בקר PIC מורכב ובלי רכיב EEPROM, תוכלו למצוא את הרכיבים במחלקת השבבים.
שימו לב:
לא לחבר צורב ICSP כשהמעגל מחובר ל-USB, צורבים PG1 ו-PG2 יכולים לגרום לרכיבי ספק הכח להתחמם יותר מדי.
מחלקות עם מוצרים דומים:
מאפיינים:
- בקר: PIC
- אריזה: DIP 40 pin wide
- תקשורת: USB ,ICSP
- חיבור: USB-B
- אורך: 100 מ"מ
- רוחב: 80 מ"מ
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 64 גרם
- אריזה מינימלית: קופסה קטנה
