מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מודולים ממירי מתח, המרת מתח, מייצבי מתח.

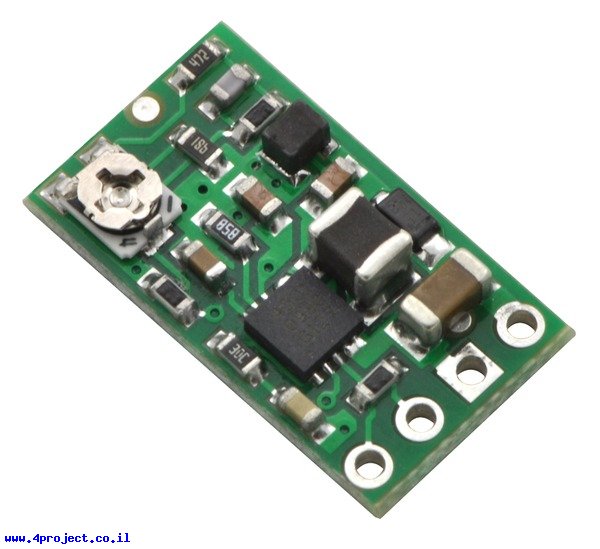

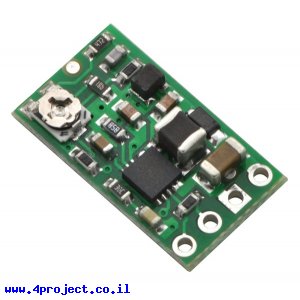

זהו מודול ממיר מתח המבוסס על רכיב S8V3A.
מודול זה יכול להמיר את מתח הכניסה בין 1.5V ל-12V בצורה יעילה מאוד למתח יציאה בין 2V ל-12V. מתח היציאה יכול להיות נמוך או גבוה יותר ממתח הכניסה.
קביעת מתח היציאה נעשת ע"י סיבוב פוטנציומטר קטן על המעגל.
הרכיב יכול לספק כ-300mA, תלוי במתחי הכניסה והיציאה.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- SHDN - ShutDown - כיבוי המודול
קו ה-SHDN מחובר ל-VIN דרך נגד של 130KOhm, מה שמחזיק את המודול במצב פעיל כברירת מחדל.
כאשר מתח קו ה-SHDN יורד מתחת ל-1.1V, המודול מפסיק את אספקת המתח והצריכת הזרם העיקרית היא דרך נגד ה-PullUp.
מתח ניתק הרכיב אפשר לשנות ע"י חיבור נגד חיצוני ובכך להגן על סוללות שלא ירדו מתחת למתח מסויים (חשוב בעבודה עם סוללות LiPo).
אם נקרא למתח הניתוק הרצוי כ-VOFF, אז ערך הנגד החיצוני R יהיה בהתאם לנוסחא המצורפת בתמונות המוצר.
למשל, אם תרצו שהרכיב ינתק את הסוללה כאשר מתח הכניסה יורד מתחת ל-4V, תצטרכו לחבר נגד של 40KOhm בין GND ל-SHDN.
שימו לב שנגיעה בפוטנציומטר יכולה לשנות קצת את מתח היציאה, כך שמומלץ למדוד את המתח לאחר שלא נוגעים יותר ברכיב.
העמסת צריכת הזרם גם היא יכולה לשנות את מתח היציאה בכ-3%.
סיבוב הפוטנציומטר יכול להביא למתחי יציאה גבוהים או נמוכים מהמפורט כאן, אך הדבר לא מומלץ, זה יכול לגרום לרכיב לעבוד בצורה לא יציבה.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 25V.
הרכיב מגיע עם שורה של 4 פינים ישרים ו-4 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: S8V3A
- יצרן: Pololu
- מתח כניסה: 1.5V~12V
- מתח עבודה: 2V~12V
- זרם: 300mA
- אורך: 17.8mm
- רוחב: 10.16mm
